アセンブリに部品は入っています。でも、ドラッグしてもびくともしません。
壊れているのかと思いました。違いました。
もずく
置いただけなのに、もう動かないんだけど。
ぴよすけ
それ、止められてるんだよ。外し方に名前があるの。
動かないのは「固定」されているから

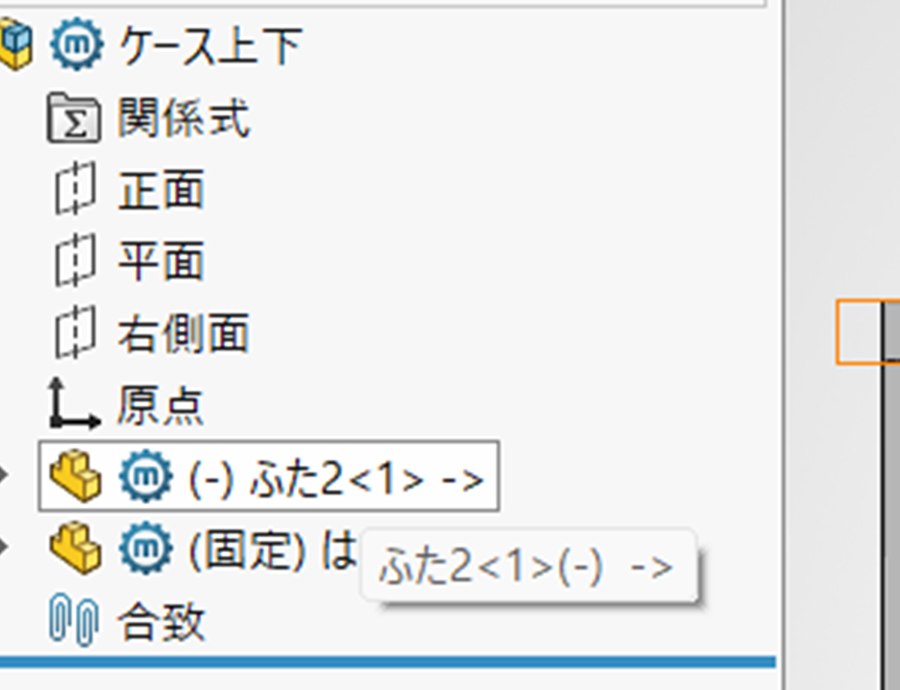

ツリーを見ると、部品の名前の前に印が付いています。
| 印 | 意味 |
|---|---|
| (固定) | その場から動かない |
| (-) | 動かせる（まだ決まりきっていない） |
最初にアセンブリに入れた部品は、自動で固定されます。 また、ほかのやり方で自動的に作られたアセンブリも、部品が固定されていることがあります。 私が開いたものがそれでした。
外す言葉は「固定解除」ではありません
ここが1つめの名前の問題です。
「固定を解除したい」と思って探しますが、メニューにその言葉はありません。

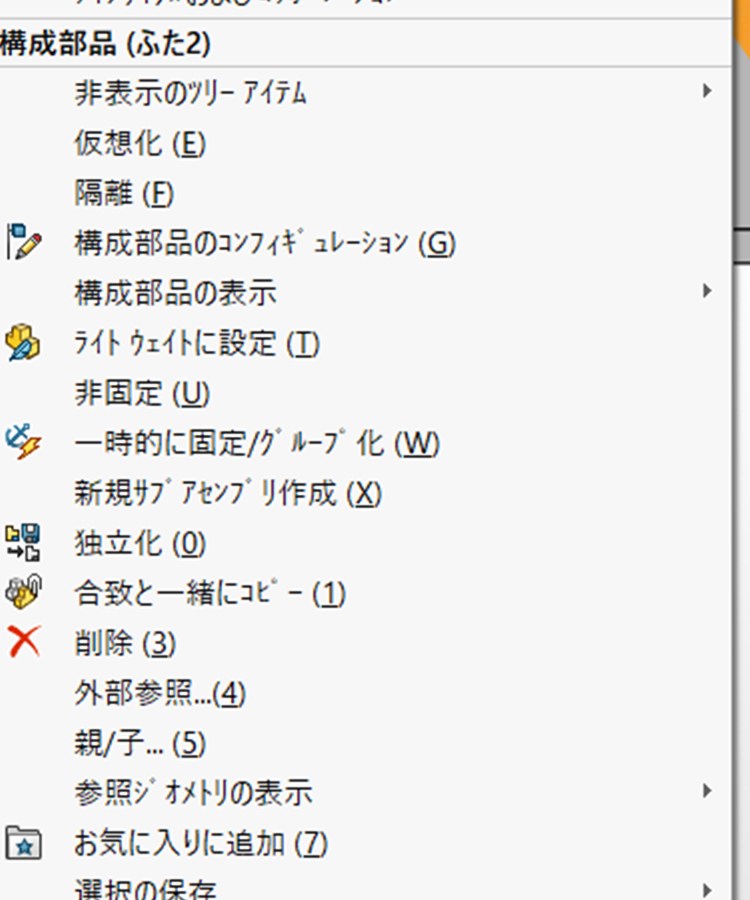

ツリーの部品を右クリックして、「非固定(U)」です。
「解除する」という動きの名前ではなく、「固定でない状態」という状態の名前になっています。目で探しているものと形が違うので、通り過ぎます。
押すと、ツリーの印が (固定) から (-) に変わります。

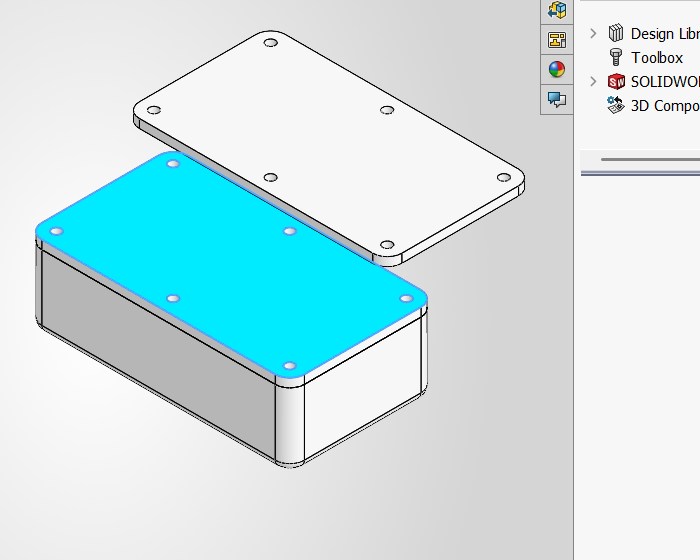

外すと、動くようになります
今度はドラッグで動きます。
ただし動きすぎます。 好きな場所に行ってしまうので、このままでは組み立てになりません。
そこで、部品どうしの関係を決めてやります。
もずく
動いた。でも、動きすぎる。
ぴよすけ
そこからが合致の出番だよ。
留めるのが「合致」
2つめの名前の問題です。
「くっつける」「合わせる」で探しても出てきません。 SolidWorksの言葉は合致です。
ボタンは「アセンブリ」タブの左から3つめ、クリップのアイコンです。

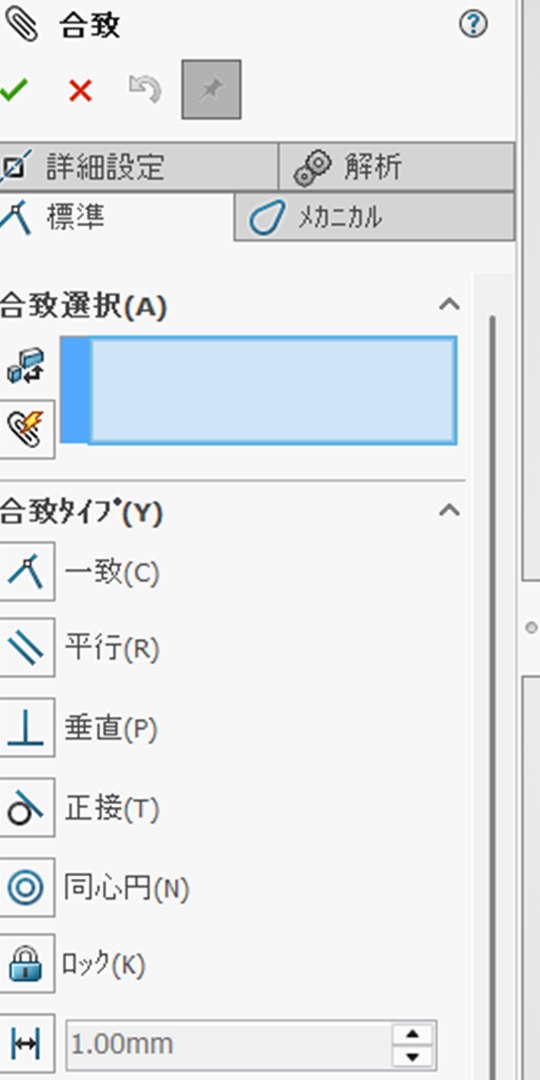

| 合致タイプ | 何をするか |
|---|---|
| 一致(C) | 面どうし・線どうしをぴったり重ねる |
| 平行(R) | 平行に保つ |
| 垂直(P) | 直角に保つ |
| 正接(T) | 接した状態に保つ |
| 同心円(N) | 穴や軸の中心を合わせる |
| ロック(K) | 相手に対して動かないようにする |
| 距離・角度 | 数値で離す／傾ける |
距離と角度の欄は、最初はグレーです。 面を選ぶと使えるようになります。

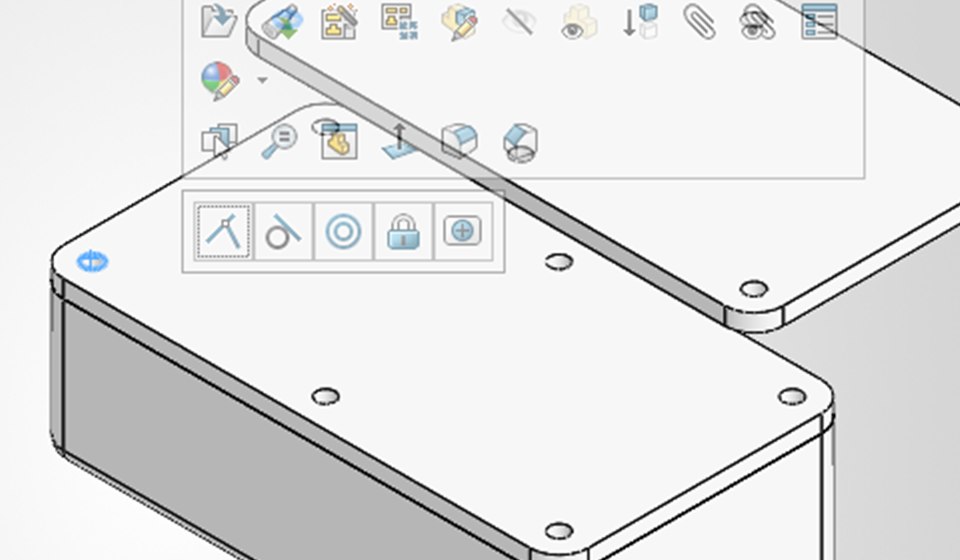

先に2つ選ぶと、その場に出てきます
手順は「合致を押してから選ぶ」でもいいのですが、先に2つ選んでしまうほうが早いです。
選んだ2つに使える合致だけが並びます。 一覧から探さなくて済みます。
穴どうしを選べば同心円、面どうしを選べば一致、というように、選んだものに合わせて中身が変わります。
まとめ
- 部品が動かないのは、固定されているから。ツリーに (固定) と出ている
- 外す言葉は「固定解除」ではなく「非固定」。部品を右クリック
- 外すと印が (固定) → (-) に変わり、ドラッグで動くようになる
- 動きすぎるので、合致で関係を決める
- 合致は「アセンブリ」タブの左から3つめ、クリップのアイコン
- 種類は一致・平行・垂直・正接・同心円・ロックと、距離・角度
- 先に2つ選ぶと、その場に使える合致だけのツールバーが出る
もずく
止めてから、決め直すのか。
ぴよすけ
そう。まず自由にして、それから関係を決めるんだよ。
