SolidWorks 質量特性で重さを出す

作った部品が、何グラムになるのか知りたいことがあります。

送るとき。手で持つとき。ねじ1本で足りるかを考えるとき。寸法は分かっていても、重さは画面に出ていません。

もずく
体積なら分かりそうだけど、重さはどこに出るの。

ぴよすけ
出るよ。でも、その前にやることがあるんだ。

探す言葉は「質量特性」

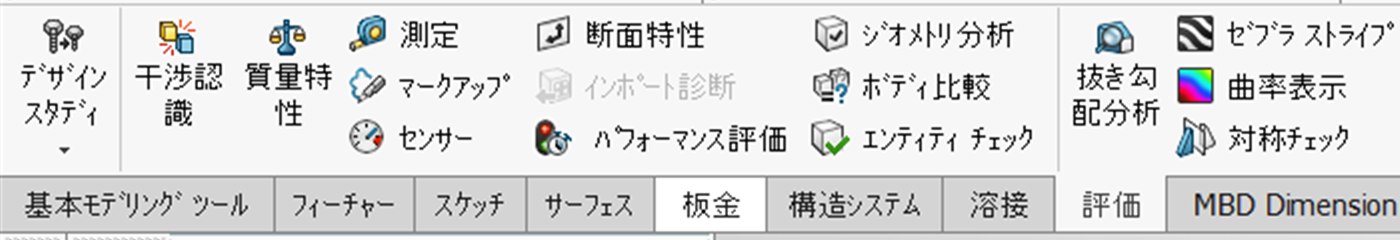

場所は「評価」タブです。左から3つめにあります。

探している言葉は「重さ」「重量」「何グラム」だと思います。SolidWorksの言葉は「質量特性」です。

「特性」が付くだけで、急に身構える名前になります。 ここが見つけにくい理由だと思います。

隣の「干渉認識」と同じタブなので、ついでに覚えてしまうと早いです。

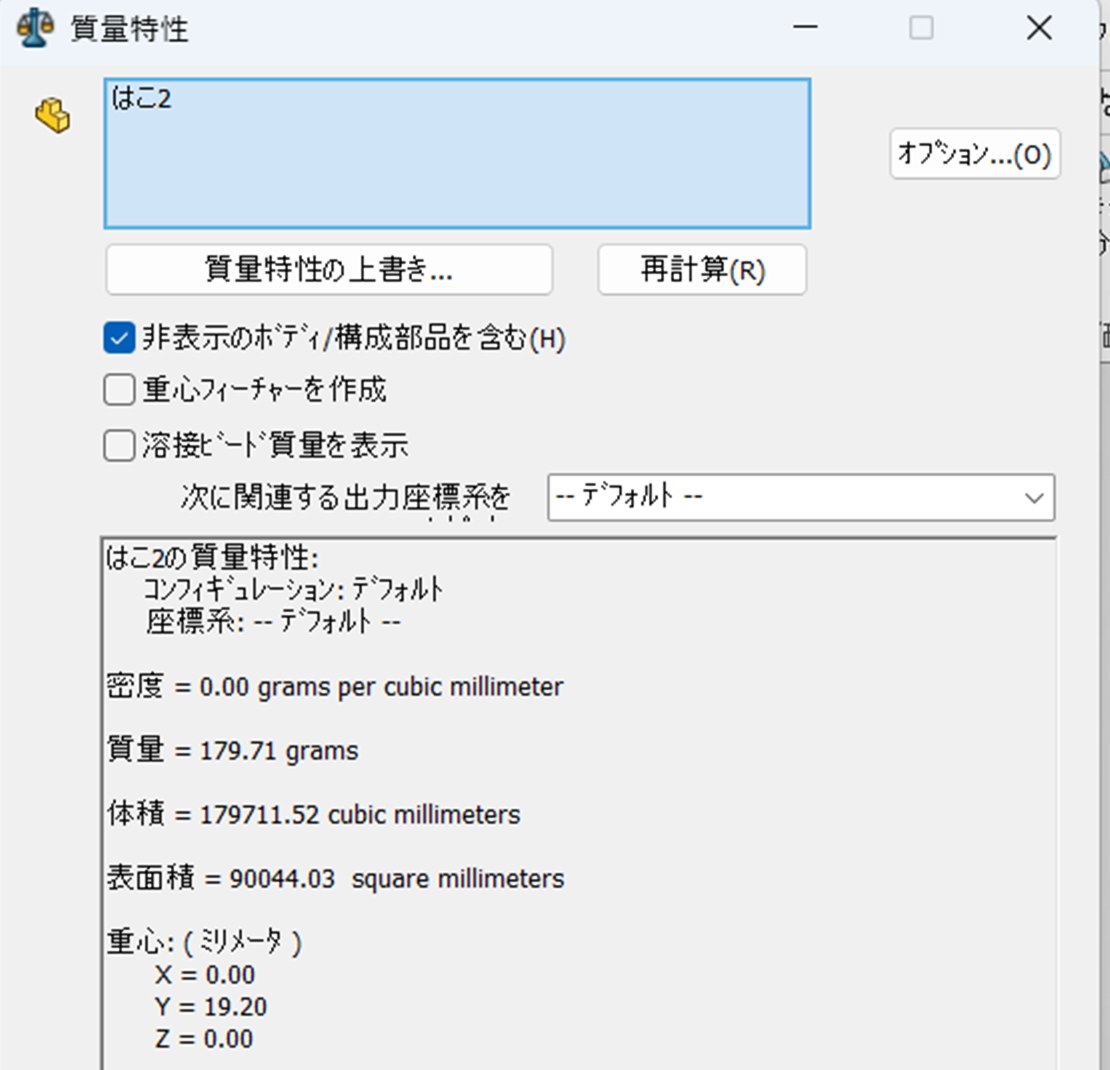

ダイアログの名前も「質量特性」です。上から順に、

「再計算(R)」のボタンもあります。形を直したあとは、ここを押し直します。

試した箱は、材料が「指定なし」のままでした。それでも質量は出ます。

密度 = 0.00 grams per cubic millimeter
質量 = 179.71 grams
体積 = 179711.52 cubic millimeters

出てしまうので、気づけません。

体積と見比べてください。179711.52 に 0.001 を掛けると 179.71 です。つまり1立方ミリあたり0.001グラムで計算されています。

これは水とほぼ同じ重さです。 水は1立方センチで約1グラムなので、1立方ミリなら0.001グラムです。

もずく
エラーも出ないで、水の重さが出てたの。

ぴよすけ
だから、材料を入れたかどうかを先に見るんだよ。

SolidWorksが「水だと思っている」わけではありません。 設定の中に、材料を入れていないときに使う密度という欄があって、そこに0.001000 g/mm^3が最初から入っているだけです。

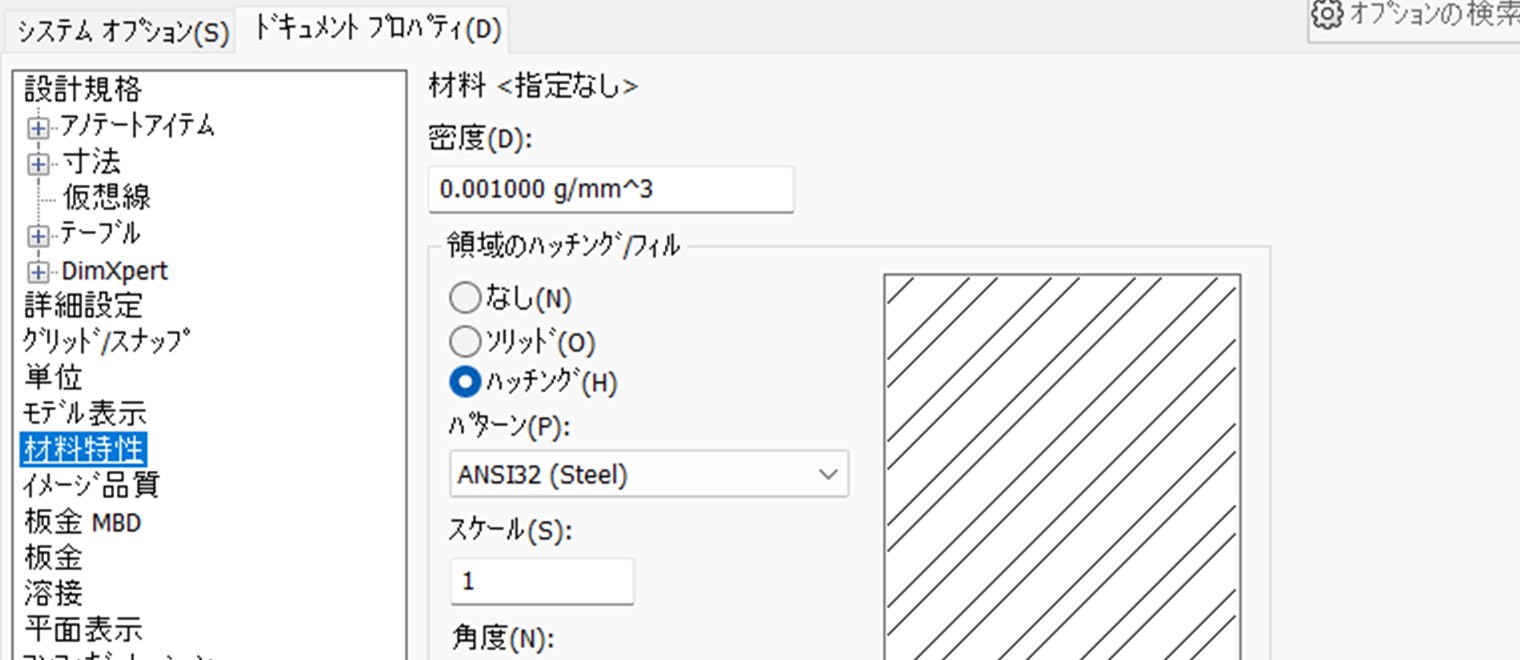

場所は「ツール」→「オプション」→「ドキュメントプロパティ」タブ→「材料特性」です。

きりのいい数字が置いてあるだけで、それがたまたま水と同じ値だった、ということです。材料のかわりではありません。

この欄は書き換えられます。でも、書き換えるより、材料を入力したほうが確実です。 材料を入れればツリーに名前が出るので、あとから見て分かります。

ちなみに、このg/mm^3という単位も、画面の右下で決まっています。→ SolidWorksの単位を変える｜画面の右下に「MMGS」と出ていませんか

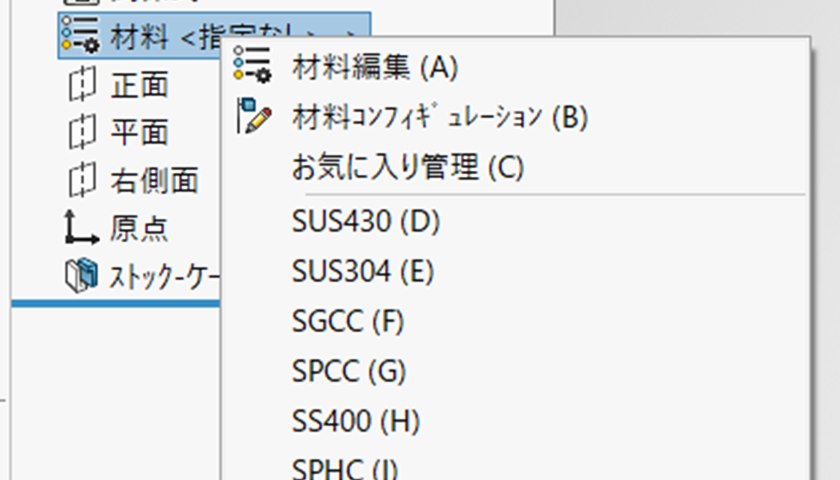

デザインツリーを見てください。「材料 <指定なし>」という行があります。ここを右クリックします。

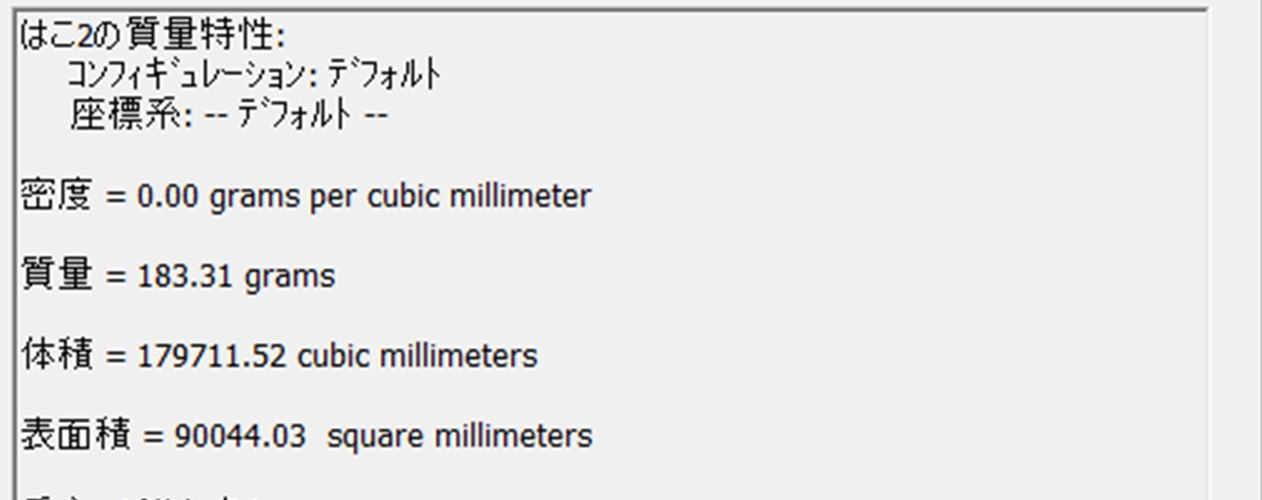

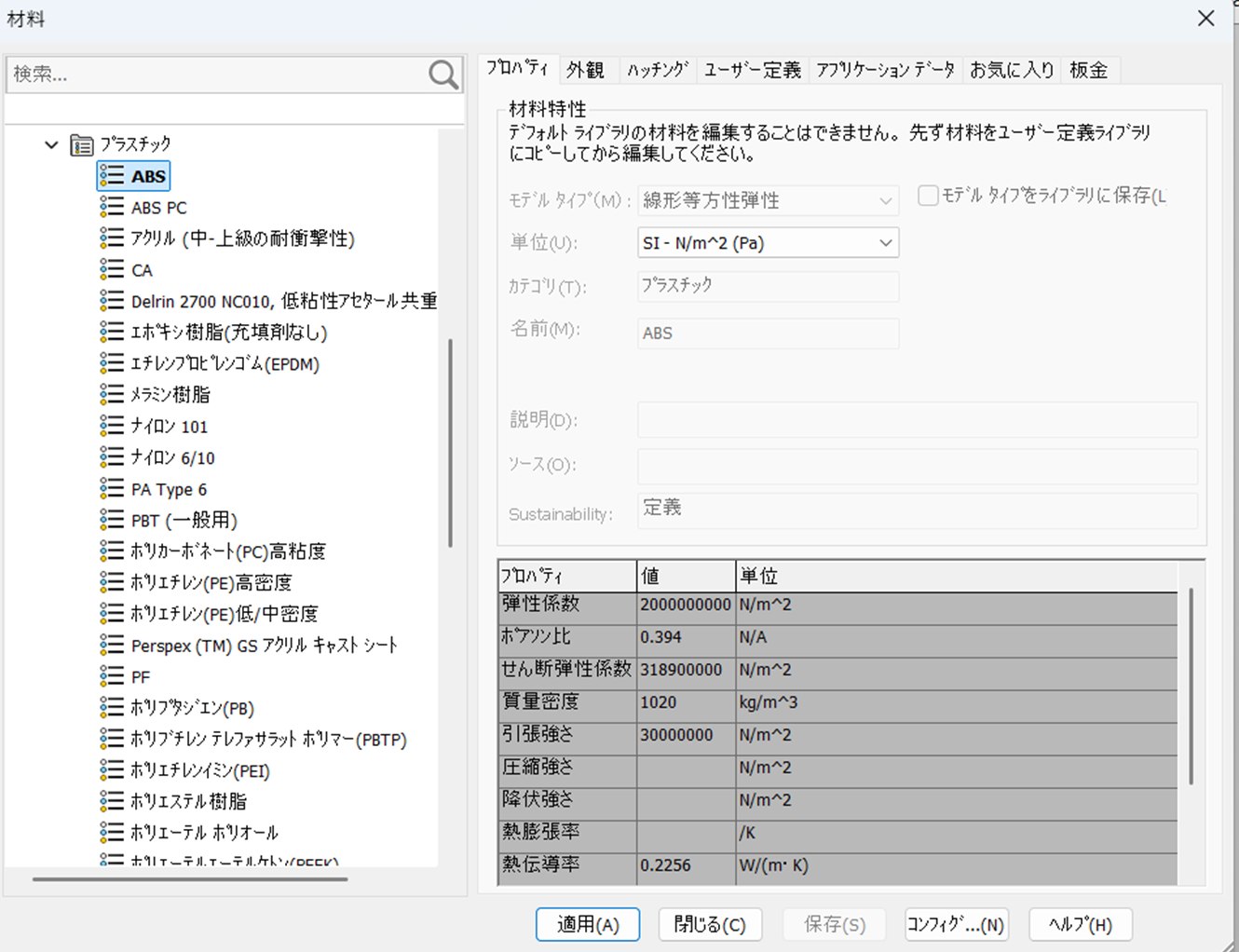

その下にSUS430・SUS304・SGCC・SPCC・SS400・SPHC・A5052・SECCが直接並んでいます。板金の鋼材が中心なので、樹脂を使うならここには無く、「材料編集」から探すことになります。
