SolidWorks 測定で長さを調べる

作ったモデルの長さを知りたいことがあります。

図面にするほどではない。ただ、いま何ミリなのか見たいだけ。 そういうときに「寸法」を探すと、スマート寸法が出てきます。でもあれは寸法を入れるコマンドです。

もずく
入れたいんじゃなくて、知りたいだけなんだけど。

ぴよすけ
それ専用のがあるよ。「測る」ほうのコマンド。

探す言葉は「測定」

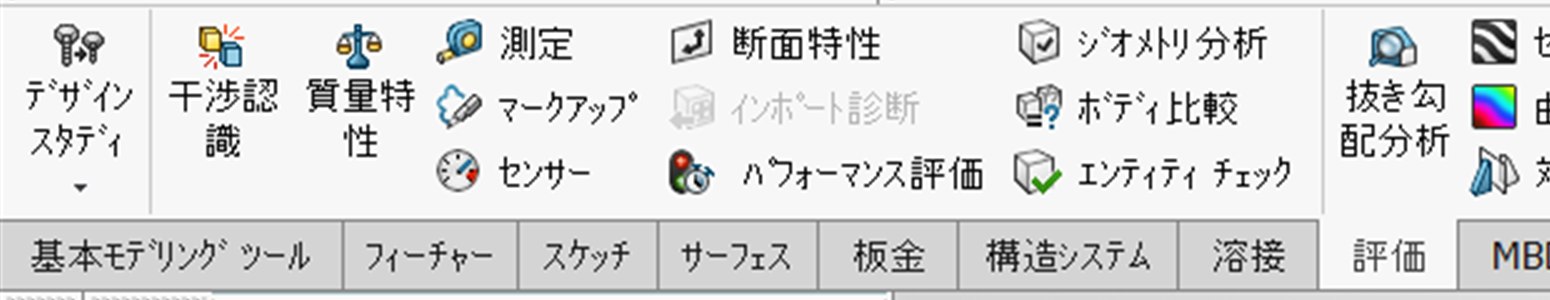

場所は「評価」タブです。干渉認識と質量特性のとなりにあります。

「寸法」と「測定」は別のものです。

やりたいこと	使うもの
図面やモデルに寸法を入れたい	スマート寸法
いま何ミリか知りたいだけ	測定

測定で見た数字は、モデルには何も残りません。 見るだけです。だから気軽に押せます。

この3つは同じタブに並んでいます。「調べる系」は評価タブと覚えてしまうと早いです。

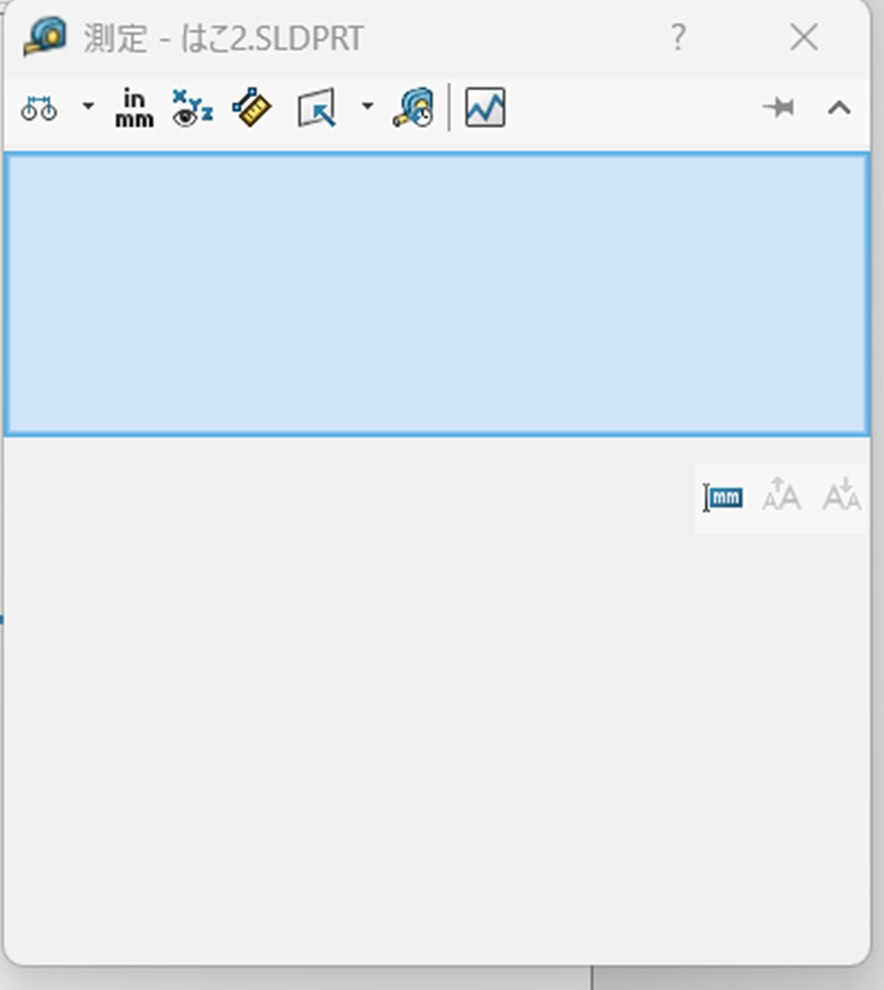

ダイアログの名前は「測定」です。開いた時点では空っぽで、上の青い欄に選んだものが入っていきます。

画面のほうをクリックして選びます。 ダイアログの中では選べません。

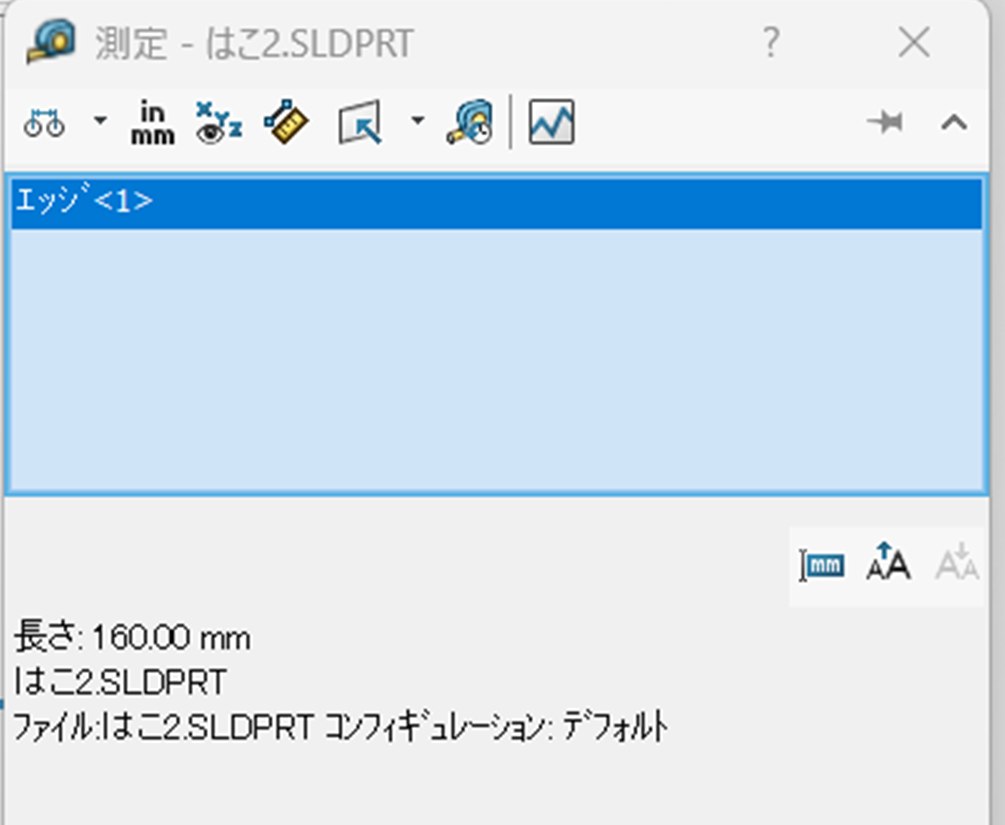

辺を1つクリックします。

エッジ<1>
長さ: 160.00 mm

クリックしただけで出ます。 確定も、計算ボタンもありません。

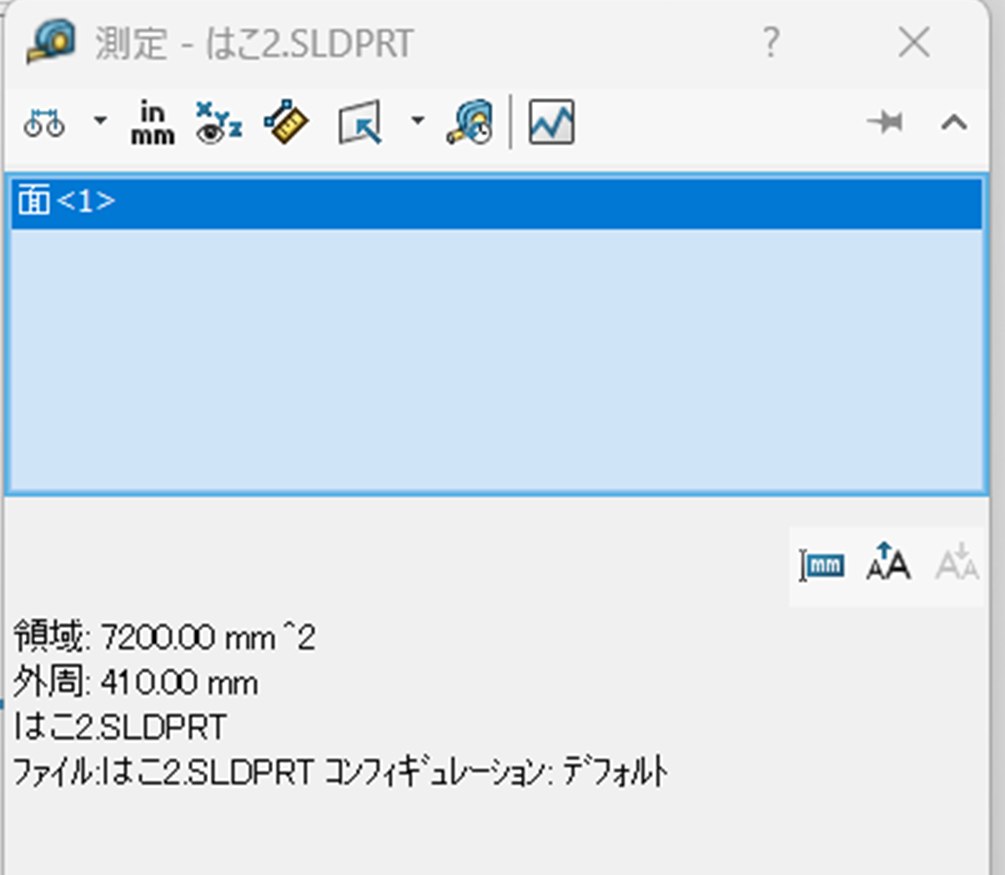

今度は面をクリックします。

面<1>
領域: 7200.00 mm^2
外周: 410.00 mm

ここも言葉が独特です。

ふつうの言い方	測定での表示
面積	領域
周の長さ	外周

「面積」を探しても見つかりません。 出ているのは「領域」です。

もずく
面積って書いてないから、無いのかと思ってた。

ぴよすけ
あるんだよ。名前が違うだけ。

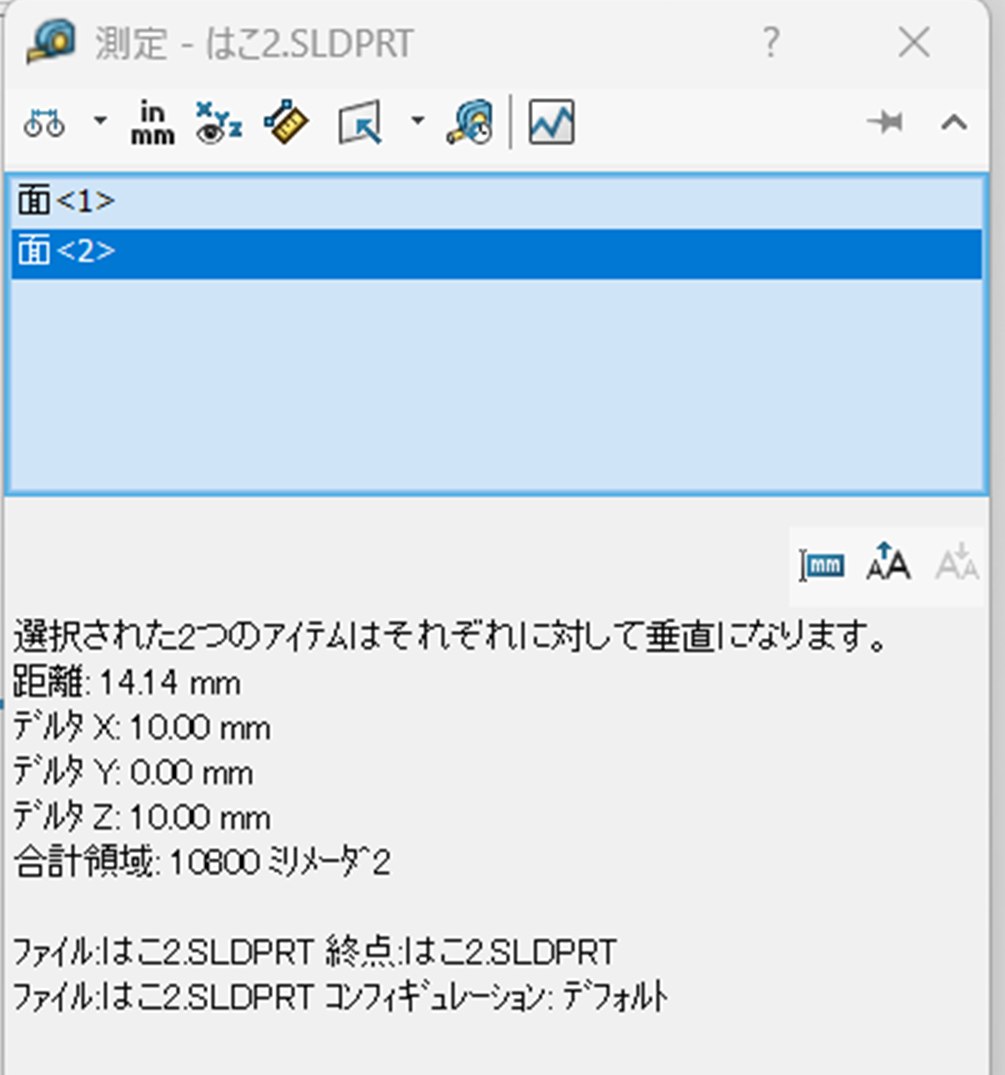

続けてもう1つクリックすると、2つの関係を見てくれます。

選択された2つのアイテムはそれぞれに対して垂直になります。
距離: 14.14 mm
デルタ X: 10.00 mm
デルタ Y: 0.00 mm
デルタ Z: 10.00 mm
合計領域: 10800 ミリメータ^2

数字より先に、「垂直になります」という1行が出ています。

距離だけでなく、XYZそれぞれのズレ（デルタ）も出ます。 「斜めに14mm離れている」のか「Xに10mm、Zに10mmずれている」のかが、同時に分かります。

垂直な面どうしなので、ここでの距離はいちばん近いところ同士の距離です。

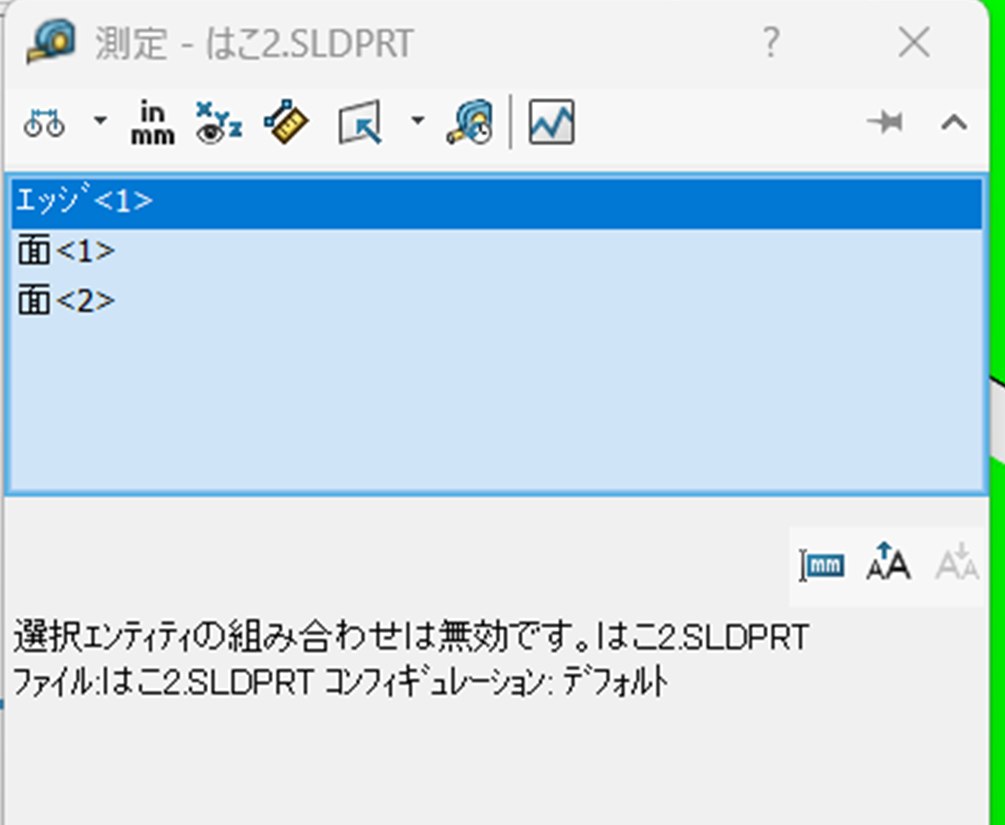

選んだものは、消すまで積み重なります。 ここでつまずきました。

選択エンティティの組み合わせは無効です。

数字が出なくなったときは、欄を見てください。 いらないものが残っているはずです。

消すには、何も無いところをクリックします。 モデルの上をクリックすると、消えるどころかその面が足されます。背景の、本当に何も無いところです。

もずく
入れなくても、見るだけでいいんだ。

ぴよすけ
図面にしない段階でも、寸法は確かめられるんだよ。
