SolidWorks コマンド切替が面倒…を解決する時短テク

SolidWorksを使い始めたばかりのころ、「コマンドを毎回切り替えるのが面倒…」と感じたことはありませんか？

線を引いて、寸法を入れて、また別のコマンドに切り替えて…。この繰り返しで、思った以上に時間がかかってしまいますよね。

実はこれ、設定を2つ変えるだけで大きく改善します。さらにマウスの動かし方とショートカットを覚えると、スケッチの速さは別物になります。

この記事では、初心者でもすぐ使えるスケッチの時短テクニックを、画面つきでまとめました。

もずく
線を引く→寸法コマンドを開く→数値を入れる…毎回これ、地味にしんどい。

ぴよすけ
それ、設定を変えれば1回で終わるよ。切り替えてる時間がもったいない。

この記事でわかること

まず大前提として、3Dモデリングは2Dスケッチ → 押し出し・回転で3D化という流れです。つまりスケッチが遅い＝全部遅くなるということ。

よくある原因はこの4つです。

どれも「知らないから起きている」だけで、直せるものばかりです。

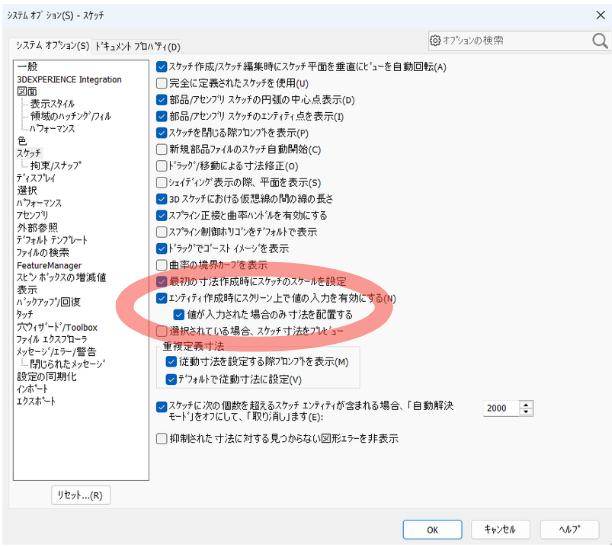

まずここをチェックしてください。「ツール」→「オプション」→「システムオプション」→「スケッチ」と進みます。

この2つに必ずチェックを入れます。

1つ目だけonにすると、線を引くたびに寸法が自動で入ってしまい、かえって邪魔になることがあります。2つ目もセットでonにするのがポイントです。

この設定をするだけで、描きながらその場で寸法入力ができるようになります。

これまでのやり方は、こうだったはずです。

4手順です。地味に時間がかかります。

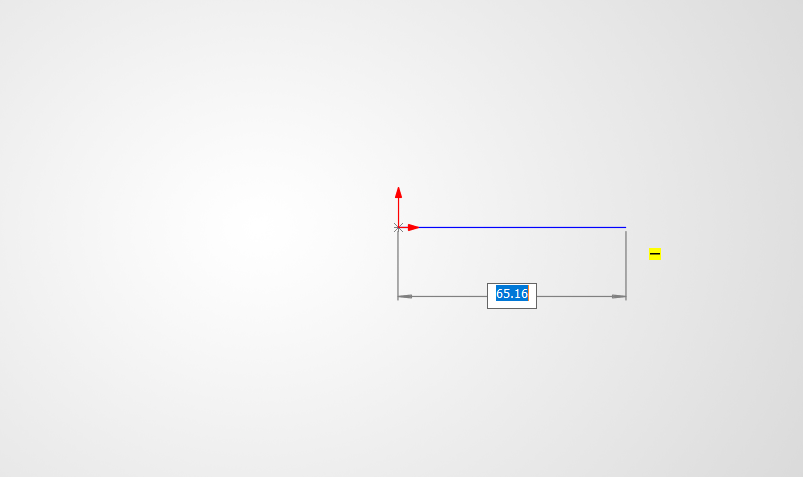

でも先ほどの設定をonにすると、線を引いた瞬間に数値入力の枠が出ます。そのまま数字を打ってEnterするだけ。

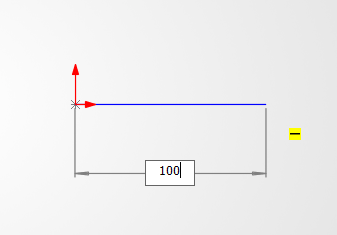

線が黒くなって完全定義された状態です。4手順が1手順になりました。

スケッチ1本あたり数秒の差でも、部品1個で何十本と線を引くので、積み重なると大きな差になります。

普通は「直線コマンド」「円弧コマンド」を切り替えますよね。でも実は切り替え不要です。

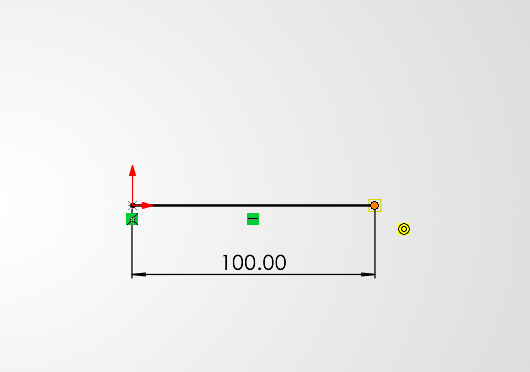

直線コマンドのまま、線の端点にカーソルを戻してから動かすと、接線円弧に切り替わります。

キーボード派なら、直線コマンド中に「A」キーを押しても円弧に切り替わります。もう一度押すと直線に戻ります。

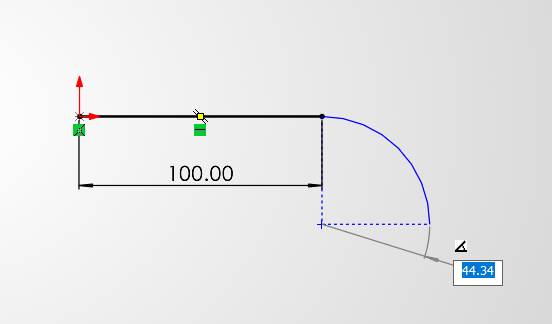

半径もその場で入力できます。

角丸のある形状を描くときに、この差はかなり効きます。

線をクリックするだけで寸法が入るので、いちいち寸法コマンドを開かなくてOKです。

角度を入れたいときは Ctrl + クリック で2本の線を選ぶと、角度寸法が出ます。

全部覚える必要はありません。この6つだけで十分速くなります。
