前回は、SolidWorksでスケッチを効率よく描く時短テクニックを紹介しました。

今回は実際に形状を作成しながら、

押し出し
押し出しカット
ミラー
作図線
オフセット
トリム

などの基本機能を使って、実践形式でモデリングしていきます

初心者向けに、できるだけ操作の流れがわかるようにまとめました
今回作成するモデル

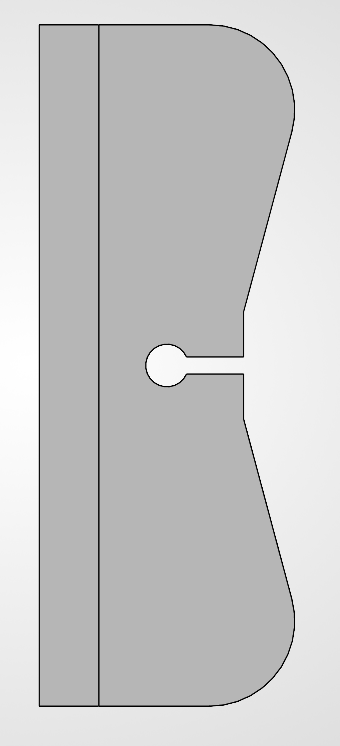

今回は、押し出しカットや作図線の練習として、こちらの形状を作成していきます

スケッチを作成する

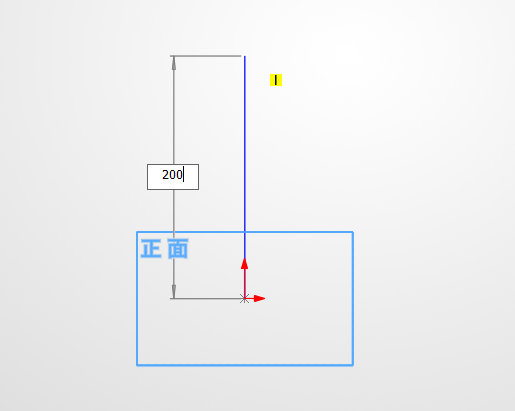

鉛直200mmを入力

鉛直方向へ200mmの線を作成します

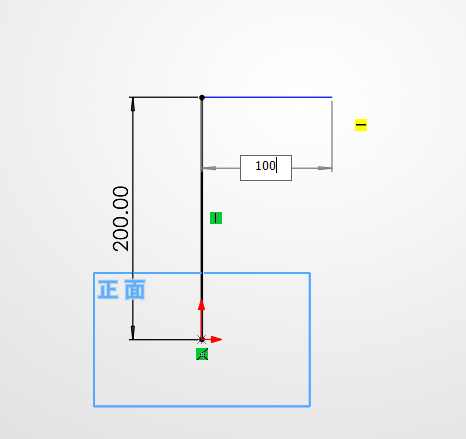

水平100mmを入力

水平方向へ100mmの線を作成します

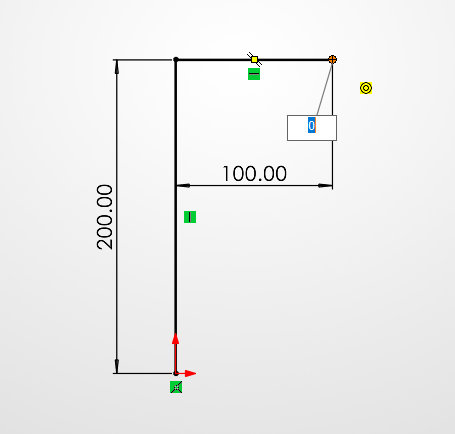

接線円弧を作成

線を描き終えた端点へマウスを移動すると、黄色の円弧ガイドが表示されます。

この状態でそのままドラッグすると、「接線円弧」を作成できます

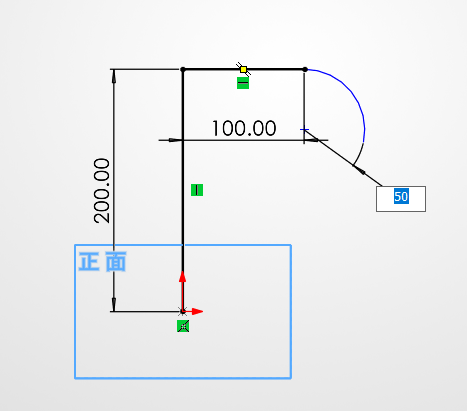

今回は半径50mmを入力しました。

円弧を確定すると、自動で直線コマンドへ戻ります。

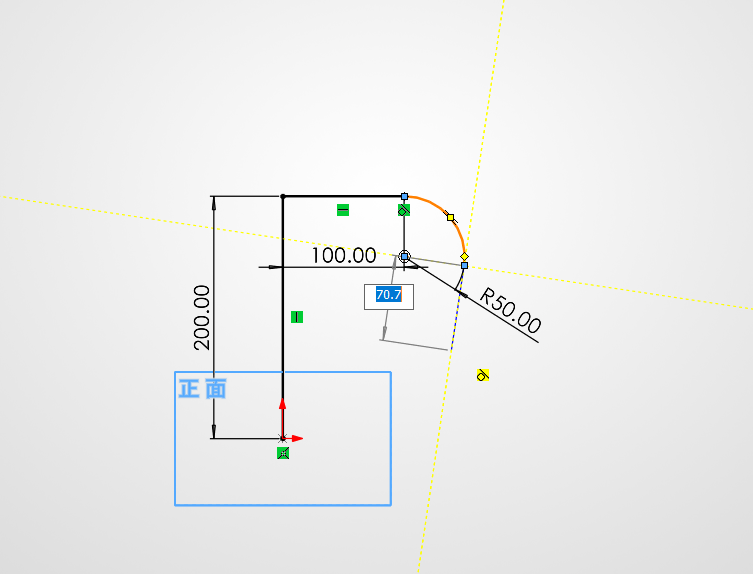

正接ガイドで斜線を作成

さらに、黄色の補助線（正接ガイド）が表示されるので、それに沿って斜め線を作成します

ここでは数値は入力せず、そのままクリックします。

続いて、下側の鉛直線も数値入力せず、原点と平行になる位置でクリックします

最後に原点をクリックして輪郭を閉じます。

原点へ戻してスケッチ輪郭を閉じる

スマート寸法で完全定義

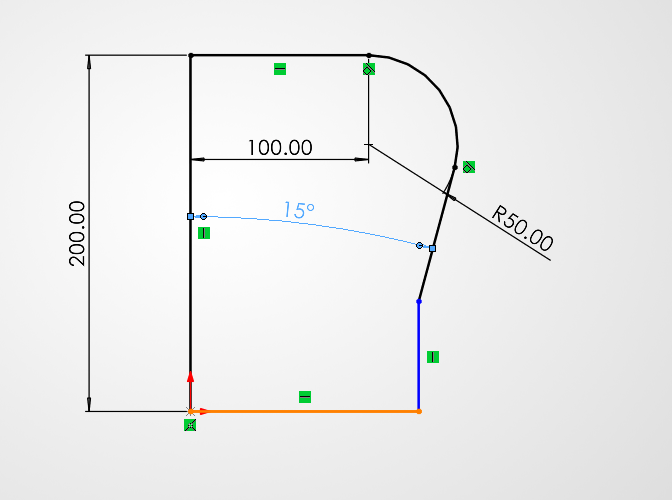

次に「スマート寸法」を使って、左側の200mm線と斜め線を選択し、角度15°を入力します

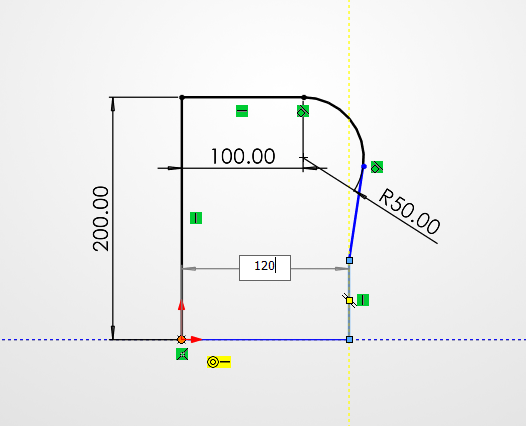

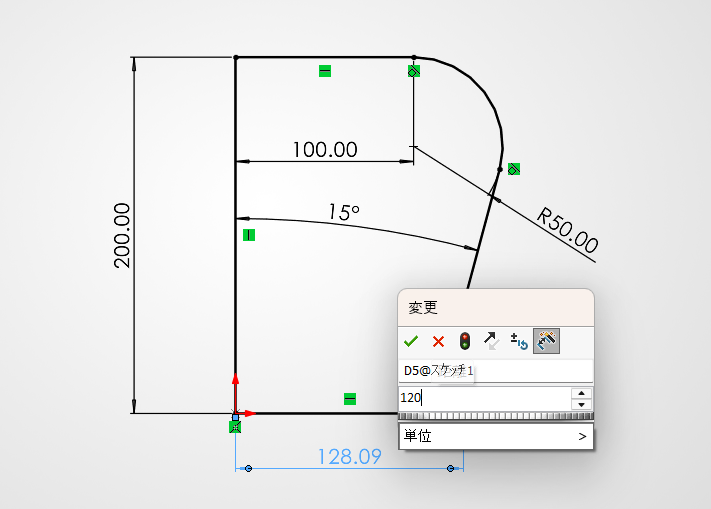

さらに、下側の横線をクリックすると現在の寸法（128.09）が表示されます。

ここへ120mmを入力します

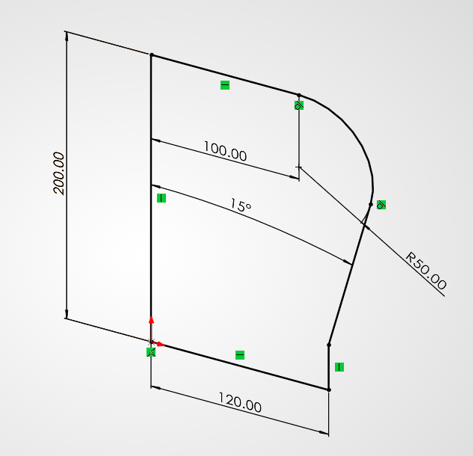

すべての線が黒色になれば、完全定義の状態です✨

押し出しで立体化する

押し出しボス/ベースを選択

スケッチが完成したので、次は立体化していきます。

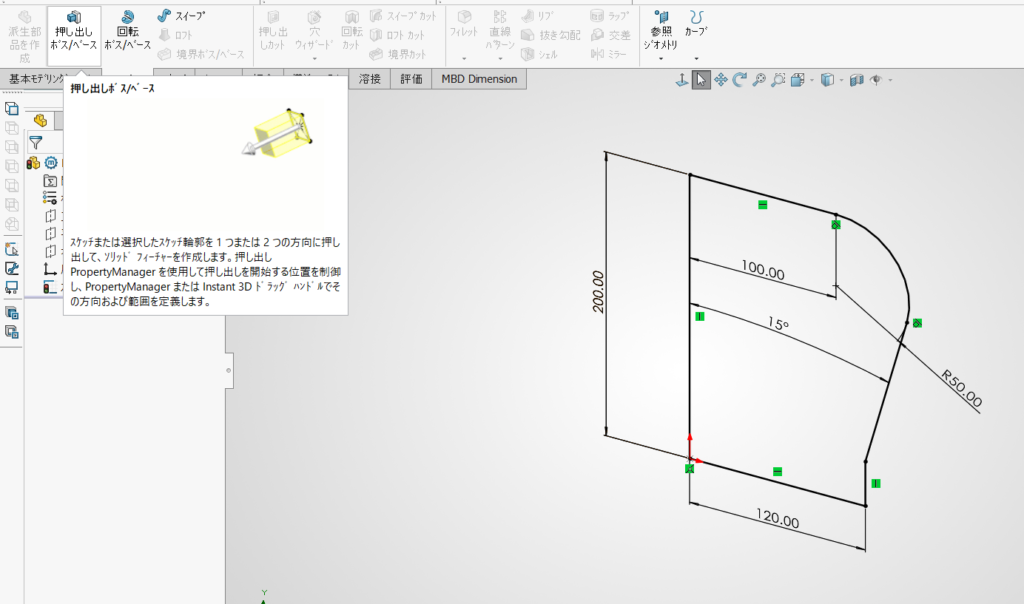

「フィーチャー」タブから 「押し出しボス/ベース」を選択します

すると、スケッチ形状が黄色でプレビュー表示されます。

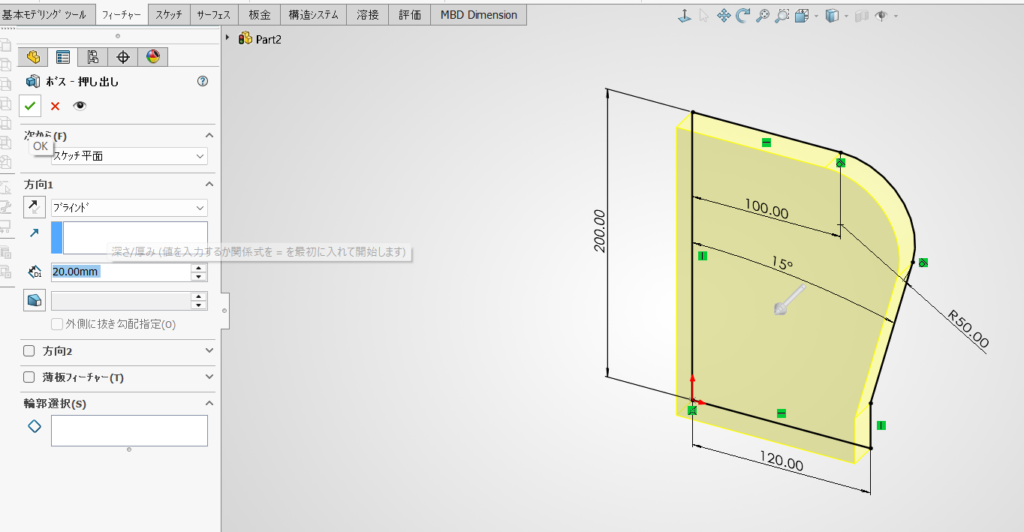

押し出し量20mmで立体化

押し出し量を「20mm」に設定しました

数値を入力して確定すると、2Dスケッチが3D形状として立体化されます

押し出しカットで加工する

押し出しカットを開始

まず、加工したい面を選択した状態で 「押し出しカット」をクリックします

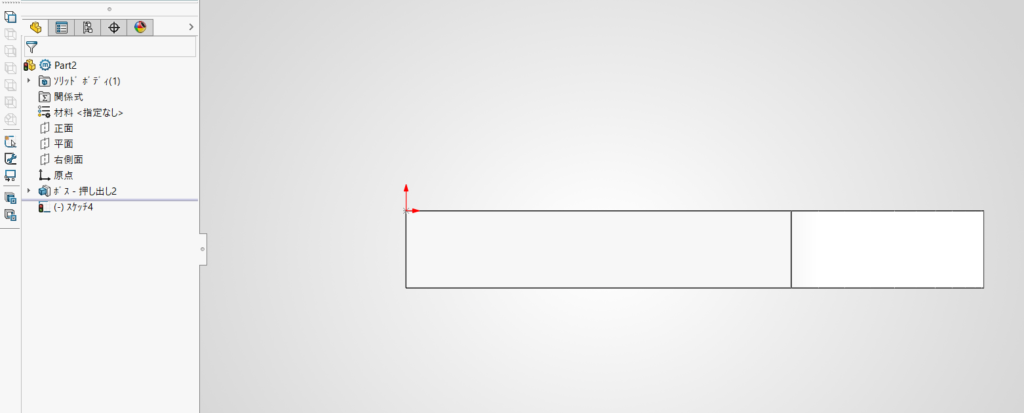

すると、自動でスケッチ状態へ切り替わります。

左側のフィーチャーツリーにも「スケッチ」が追加されているのが確認できます

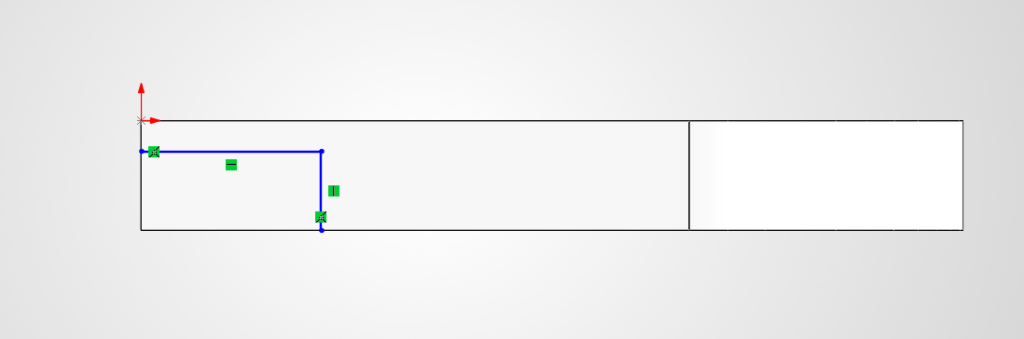

今回はエッジを基準にしたかったので、最初は大まかに線を描いています

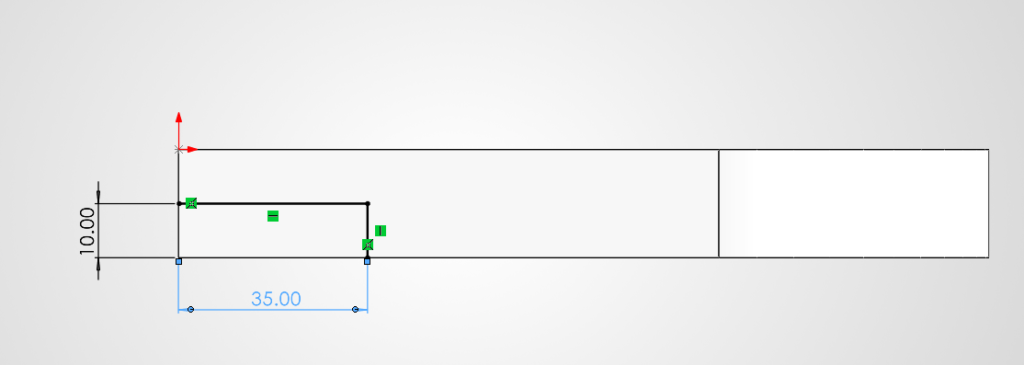

スマート寸法でカット寸法入力

今回は、

高さ：10mm
幅：35mm

で設定しました

寸法入力が完了したら、「スケッチ終了」をクリックします。

その後、「押し出しカット」を選択します

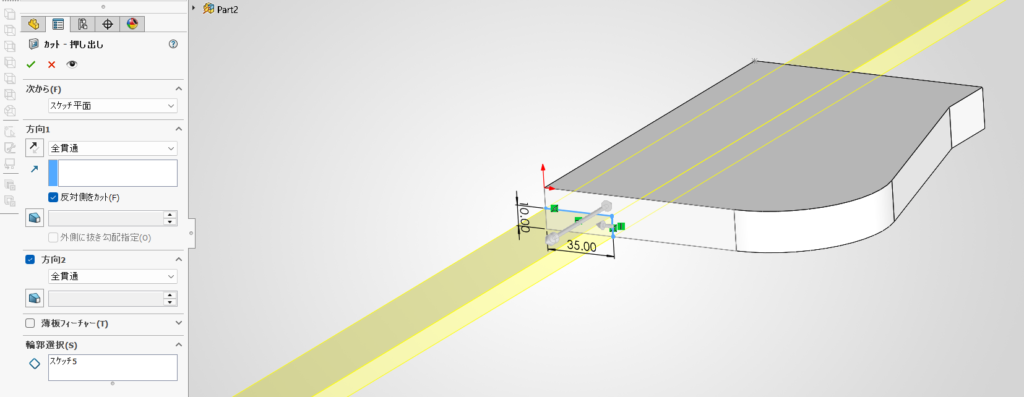

全貫通でカット

今回は、

全貫通
反対側をカット

にチェックを入れました。

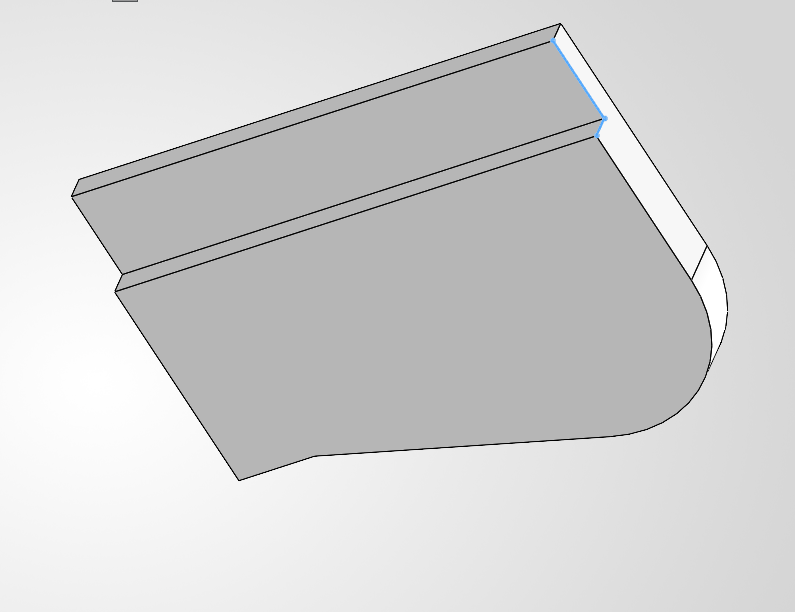

設定後、「✔ OK」を押すとカット完了です✨

今回はエッジを利用したかったため、

最初に大まかに描いて、あとからスマート寸法で調整

という流れで作成しています。

この方法は実際の作業でもよく使うので、覚えておくと便利です

ミラーで反対側をコピーする

次は「ミラー」を使って、反対側へ同じ形状をコピーします。

今回は、片側だけ形状を作成してからミラーしています

ミラー面を選択

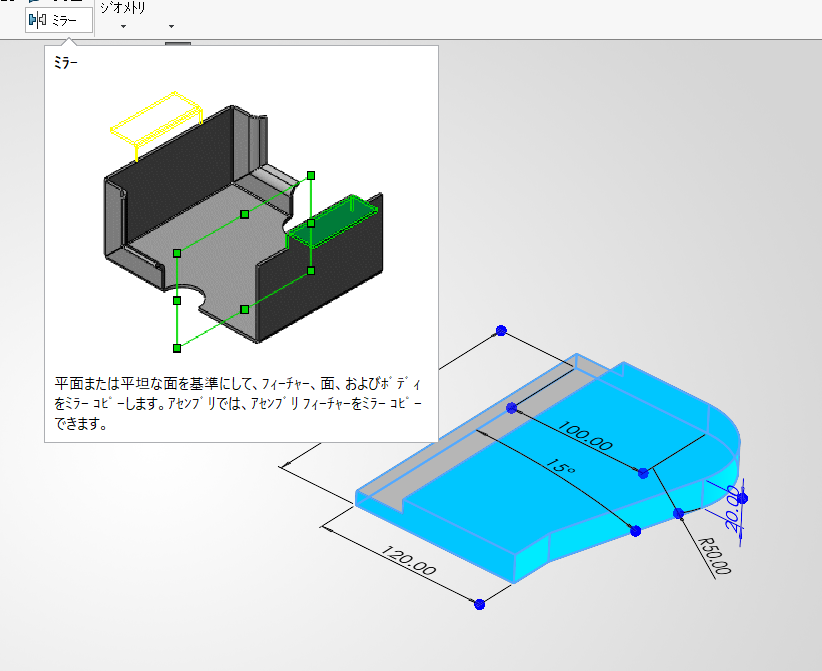

まず、コピーしたいボディを選択した状態で 「ミラー」をクリックします👇

次に、左側のツリーを開きます。

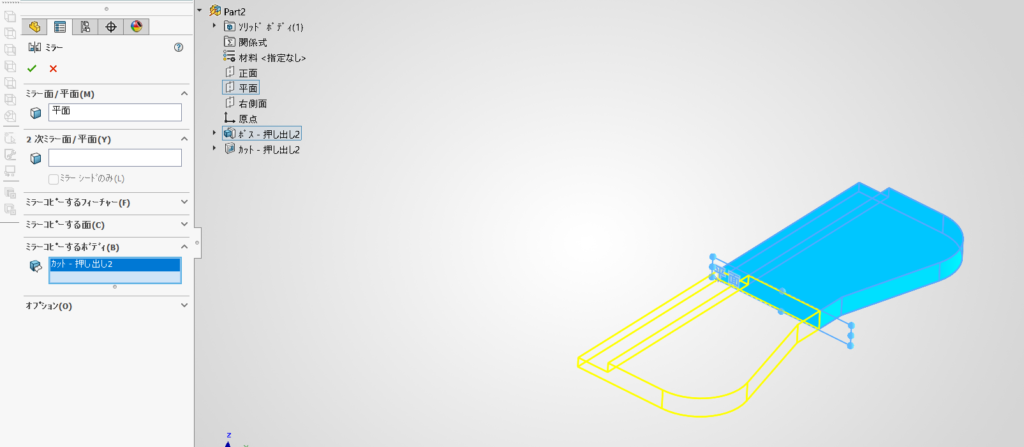

「ミラー面/平面」には、今回は「平面」を選択しました👇

続いて、「ミラーコピーするボディ」を選択します。

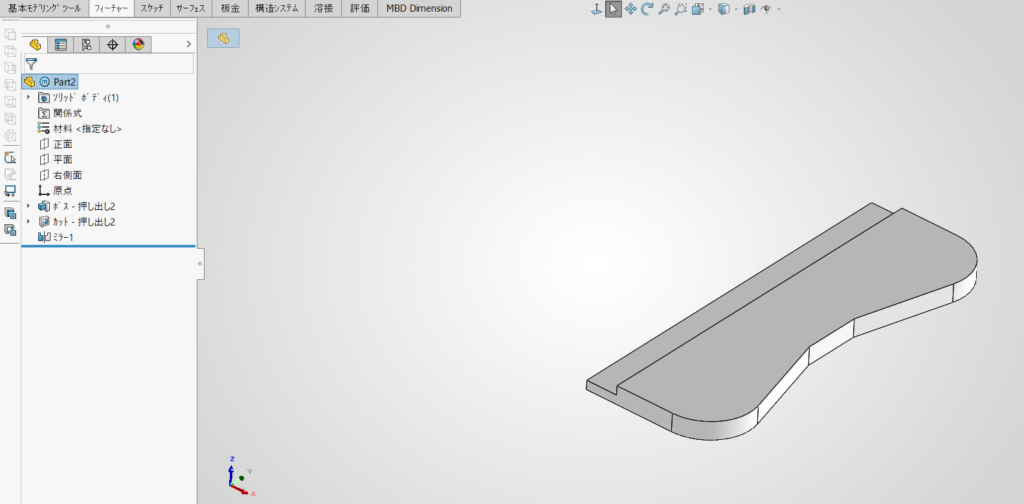

設定後、「✔ OK」を押すと反対側へコピーされます

ミラー機能を使うことで、

同じ形状を毎回描かなくてOK

になるため、作業効率アップにつながります

左右対称の形状では、よく使われる便利機能です。

作図線を基準にミラーする

作図線で基準を作成する

次は「作図線」を使って、形状の基準線を作成していきます。

作図線は、実際の形状にはならない補助線です。

位置合わせや、対称形状を作る際によく使用します。

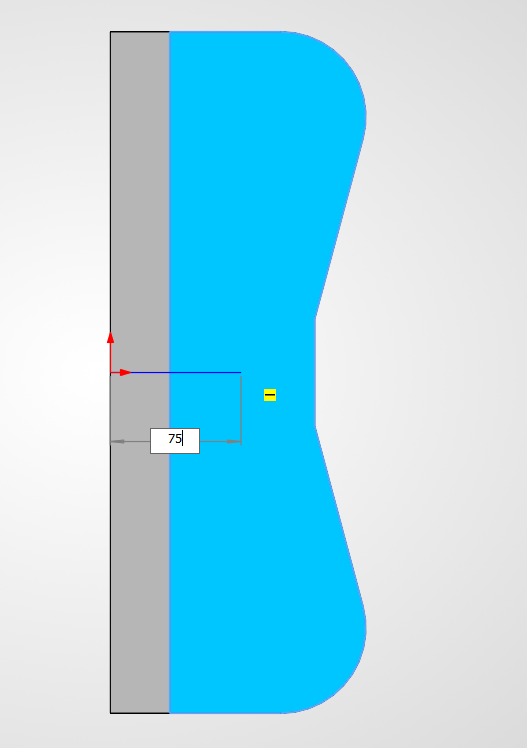

作図線を75mm位置へ配置

中央の作図線を基準にして形状を作成しています

今回は原点から75mm位置へ作図線を配置しました👇

エンティティをミラー

片側の形状を選択し、「エンティティをミラー」を使用すると、反対側へ同じ形状をコピーできます

この方法を使うことで、

中心線だけ作図すればOKになるため、作業効率アップにつながります

オフセットとトリムで形状を仕上げる

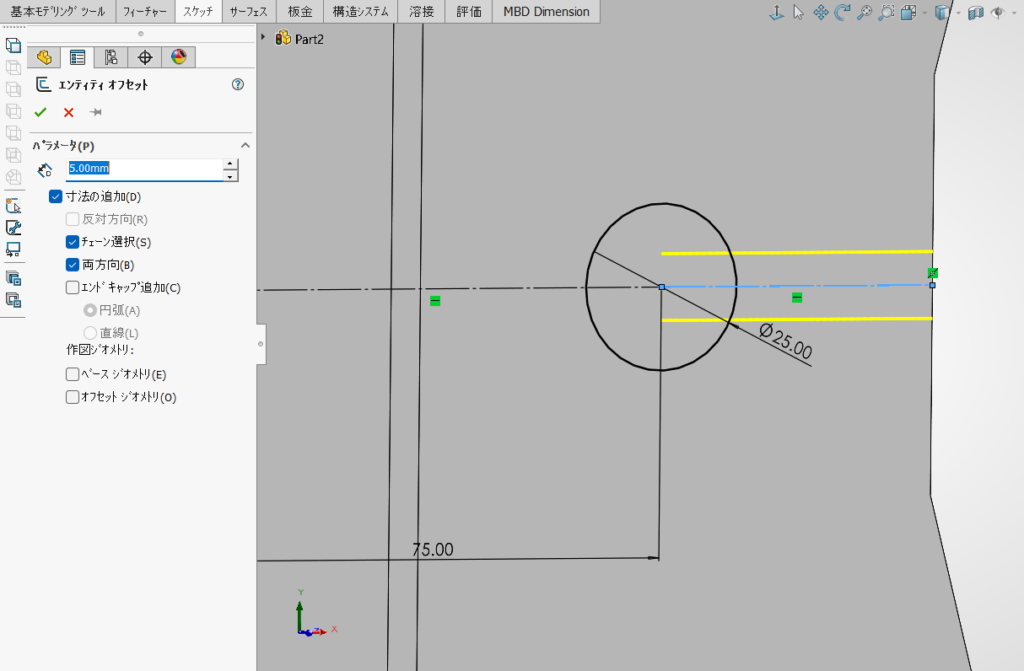

エンティティオフセットで溝形状を作成する

次は「エンティティオフセット」を使って、溝形状を作成していきます。

まず、中心となる線を作成します

今回は「エンティティオフセット」を使用し、

両方向
オフセット量：5mmで作図します

これで、中心線を基準に左右へ同じ距離の線を作成できます

トリムで不要な線を削除する

続いて、「エンティティのトリム」を使用して不要な線を削除します

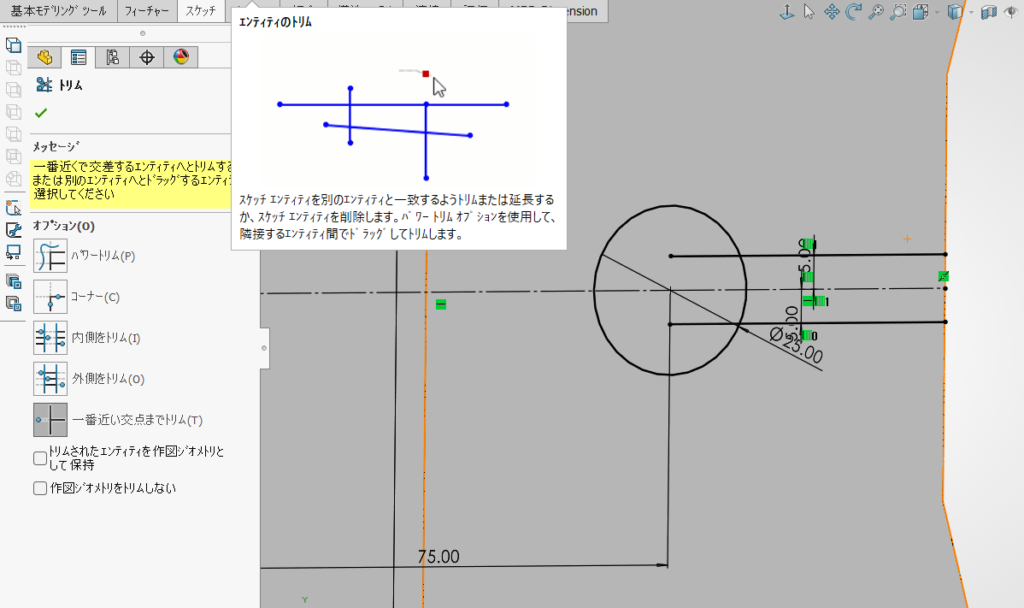

パワートリムで不要線を削除

「パワートリム」を使用すると、マウスでなぞるだけで線を削除できます✨

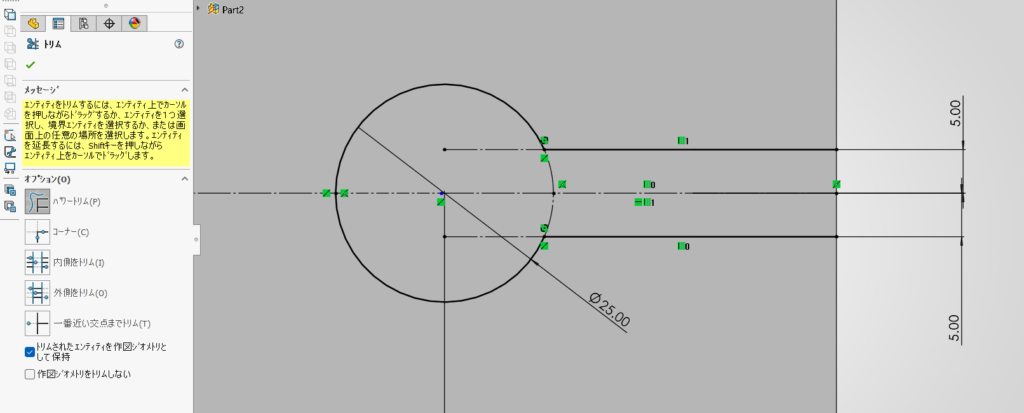

作図線を保持して拘束維持

今回は

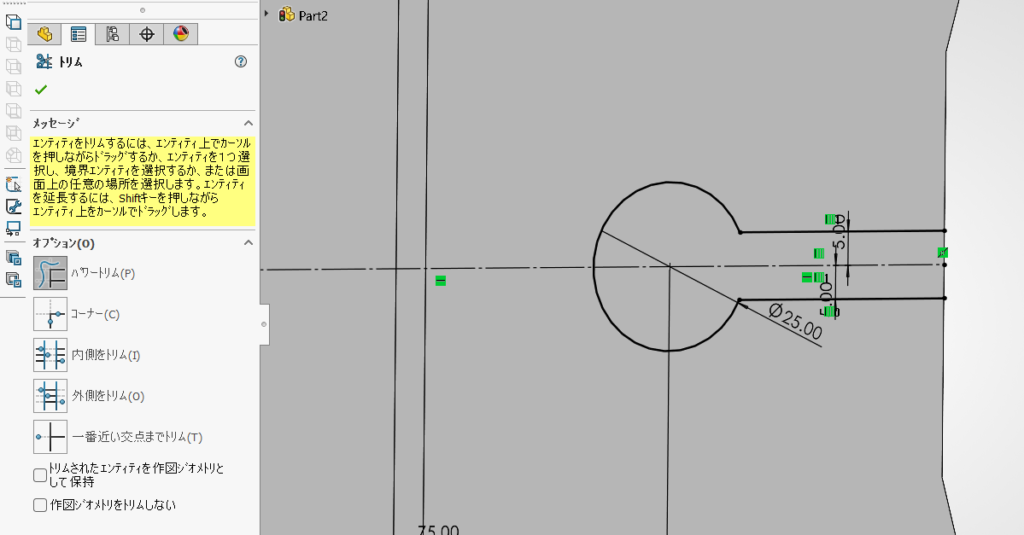

✔ トリムされたエンティティを作図ジオメトリとして保持

にチェックを入れています👇

この設定をONにすると、削除された線が一点鎖線（作図線）として残ります。

最初から線を削除してしまう方法だと、拘束が外れて青い線（未定義）になってしまう場合があります。

そのため、

線を残しながら拘束も維持する

今回の方法の方が、スケッチを安定させやすくおすすめです

まとめ

今回は実際にモデルを作成しながら、

押し出し
押し出しカット
ミラー
作図線
エンティティオフセット
トリム

などの基本機能を使って形状を作成しました。

特に、

最初は大まかに描いて、あとからスマート寸法で調整する

という流れは、実際の作業でもよく使われます。

また、

◇作図線
◇ミラー
◇オフセット
◇トリム

などを使うことで、効率よく安定したスケッチを作成できます

私自身も動画を見ながら学習している途中なので、まだまだ勉強中です

「こういう作り方もあるんだな」

くらいの感じで、少しでも参考になれば嬉しいです
