SolidWorksの押し出しボスとは？初心者が最初に覚える3D化の基本をやさしく解説

SolidWorksを始めたばかりのころ、「スケッチは描けたけど、ここから3Dにするにはどうすればいいの？」となりませんでしたか？

私もそうでした。スケッチが描けた喜びも束の間、次のステップで手が止まる。その壁を突破してくれるのが「押し出しボス」です。

結論から言うと、押し出しボス＝2Dのスケッチを指定した高さ分だけ伸ばして立体にする機能。SolidWorksで最初に覚えるべき3D操作です。

この記事では、押し出しボスの使い方・方向の種類・終端条件・よくあるエラーまで、初心者がつまずくポイントを順番に解説します。

この記事でわかること

• 押し出しボスとは何か
• 基本の使い方（3ステップ）
• 押し出す方向の3種類
• 高さの決め方（終端条件）
• よくあるミスとエラーの直し方
• 5分でできる練習

押し出しボスってなに？

SolidWorksを始めて最初にやる3D操作、それが押し出しボス（押し出しベース）です。

簡単にいうと2Dのスケッチを立体にする機能。スケッチで描いた平面の形を、指定した高さ分だけ「押し出して」3Dにします。

粘土をペタッと置いて、上に引っ張るイメージが近いです。最初に描く2Dの形＝スケッチが、そのまま3Dの断面形状になります。

押し出す前に必ず確認すること

いきなり押し出す前に、スケッチが完全定義（線が黒い状態）になっているかを確認してください。

青い線のまま押し出すと、あとから寸法を変えたときに形が意図せず崩れます。ここを飛ばすと後で必ず苦労するので、最初に習慣にしておくのがおすすめです。

▶︎SolidWorks 完全定義とは？青い線を黒にする方法を解説

基本の使い方（3ステップ）

① スケッチを作る

まずは2Dで形を描きます。最初は四角か円のシンプルな形からで大丈夫です。

② 押し出しボスを選択

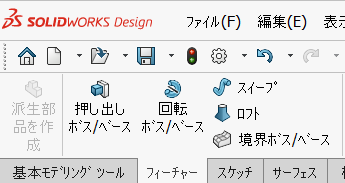

「フィーチャー」タブから「押し出しボス/ベース」を選びます。

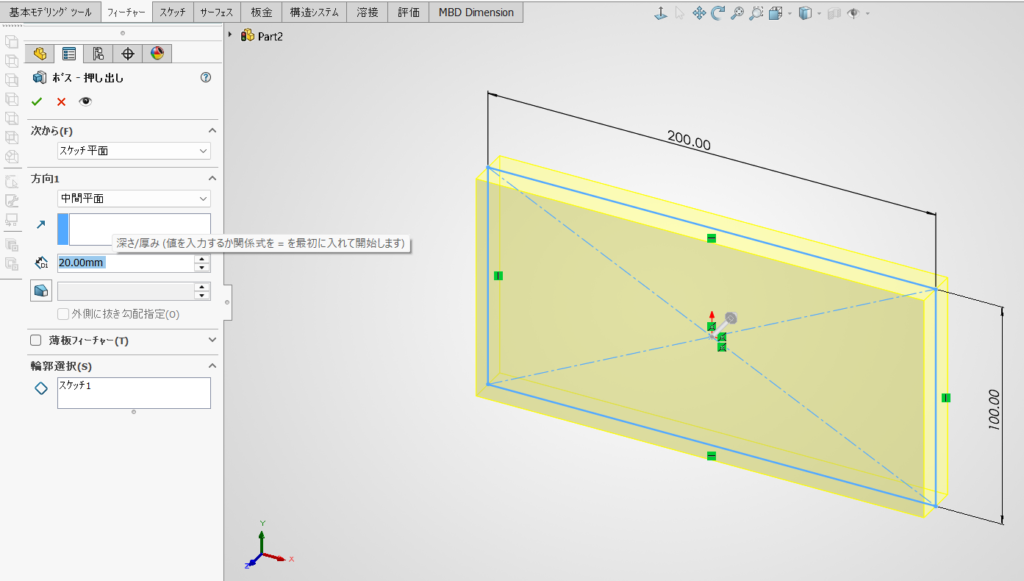

③ 高さを決める

数値を入力します（例：20mm）。

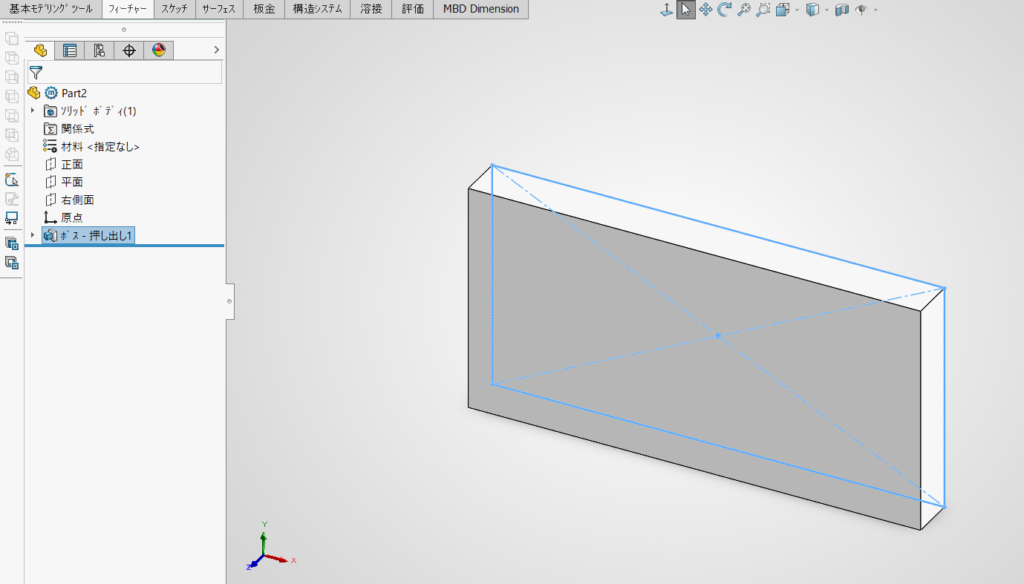

これで3Dが完成です。

たった3ステップ。最初の「作れた！」体験がここから始まります。

押し出す方向は3種類

高さを入力する画面で、伸ばす向きも選べます。ここを知っておくと作業が一気に楽になります。

方向	どう伸びるか	使いどころ
片方向	スケッチ面から一方向にだけ伸びる	基本。まずはこれでOK
両方向	表と裏の両方に、別々の長さで伸びる	表裏で長さを変えたいとき
中間平面	スケッチ面を中心にして、左右対称に伸びる	左右対称の部品。おすすめ

特に「中間平面」は覚えておくと得です。スケッチ面が部品の真ん中にくるので、後からミラー（左右対称コピー）を使うときに基準がそろって扱いやすくなります。

高さの決め方（終端条件）

「20mm」のように数値で決める以外にも、指定の仕方があります。

終端条件	意味	使いどころ
ブラインド	数値で長さを指定する	基本。迷ったらこれ
全貫通	あるだけ全部貫く	穴あけ（押し出しカット）でよく使う
次サーフェスまで	ぶつかった面で止まる	相手の形が変わっても追従させたいとき
サーフェス指定	選んだ面まで伸びる	曲面にぴったり合わせたいとき
頂点指定	選んだ点の高さまで伸びる	既存の形状に高さを合わせたいとき

数値で決めると、相手の部品が変わっても長さは変わりません。一方「次サーフェスまで」などにしておくと、相手に合わせて自動で伸び縮みする賢いモデルになります。

最初はブラインド（数値指定）だけ覚えれば十分です。

よくあるミス（最初はみんなつまずく）

• スケッチを選択していない → 押し出しコマンドが押せない
• スケッチが未完成（青いまま） → 変な形になる、後で崩れる
• 方向を間違えた → 逆向きに伸びる（プレビューの矢印で確認できます）
• スケッチの線が閉じていない → 立体にならない。これが一番多い原因です

最初はみんなここでつまずきます。でも1回やれば確実に覚えられます。

エラーが出て押し出せないとき

「押し出しできません」と出たら、順番にここを確認してください。

1. 線が閉じているか（どこかに隙間があると面ができません）
2. 線が重なっていないか（同じ場所に2本引いていると失敗します）
3. 線が交差していないか（自己交差した形は押し出せません）
4. スケッチが空になっていないか（誤って全消ししていることがあります）

隙間や重なりは目で見ても分かりにくいので、拡大して端点をよく確認するのが確実です。

上手く使うコツ

• 完全定義してから押し出す（スケッチを黒くしてから）
• 基準面を意識する（正面・平面・右側面、どこに描くかが大事）
• 数値は後から変更OK（やり直しを恐れない。フィーチャーをダブルクリックで編集できます）
• 左右対称なら中間平面（後の作業がぜんぶ楽になります）

練習してみよう

読むだけだと手が動かないので、5分でできる練習を置いておきます。

1. 正面に 50×50の正方形 を描く
2. 原点を中心に合わせて完全定義にする
3. 押し出しボスで 厚み20mm、方向は中間平面にする
4. できた立体を回して、スケッチ面が真ん中にあることを確認する
5. フィーチャーをダブルクリックして、厚みを30mmに変えてみる

最後の「後から数値を変える」まで試すと、3DCADの便利さが実感できます。

---

まとめ

• 押し出しボス＝2Dスケッチを立体にする基本機能
• スケッチ（2D）が必須。完全定義してから押し出す
• 方向は片方向・両方向・中間平面の3種類
• 高さは数値指定（ブラインド）が基本
• 押し出せないときは線の閉じ・重なり・交差を確認

まずは「四角を描いて → 押し出す」だけでOK。1個作ってみると、一気に感覚がつかめます。
