モデルができて、図面にビューも置きました。あとは表題欄に品名を書くだけ、と思って枠の中をクリックしました。
何も起きません。
文字を選ぶこともできません。ダブルクリックしても反応がない。線をなぞっても選べない。図面の上には寸法も注記も入れられるのに、枠の中だけ触れませんでした。
もずく
図面には書けるのに、枠の中だけ触れないんだけど。
ぴよすけ
そこは図面じゃなくて、図面の下にある紙のほうだよ。
表題欄は、図面とは別の層にある
SolidWorksの図面は、2枚の層が重なってできています。
- シート：ビューや寸法を置くところ
- シートフォーマット：図枠と表題欄
図面を開いているとき、触っているのはシートのほうです。表題欄はシートフォーマットの側にあるので、そのままでは選べません。

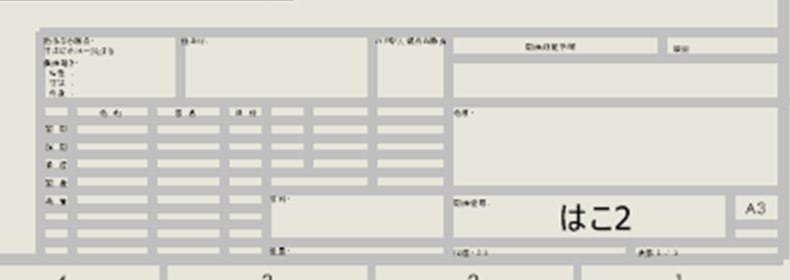

線が薄い灰色になっているのが目印です。図面に自分で引いた線は、はっきりした黒で出ます。
探す言葉は「シートフォーマット編集」
ここも名前の問題でした。
| 探している言葉 | SolidWorksでの名前 |
|---|---|
| 図枠 | シートフォーマット |
| 表題欄に文字を入れたい | シートフォーマット編集 |
「図枠」でも「表題欄」でも、メニューの中には出てきません。

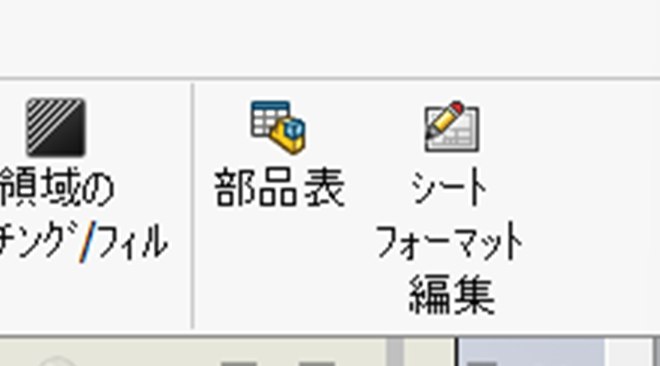

場所はリボンの右端です。「基本図面ツール」タブを開いて、いちばん右まで目を動かすと、部品表のとなりにシートフォーマット編集があります。右クリックを探し回る必要はありませんでした。
入ると、ビューが消える
ここは先に言っておきます。

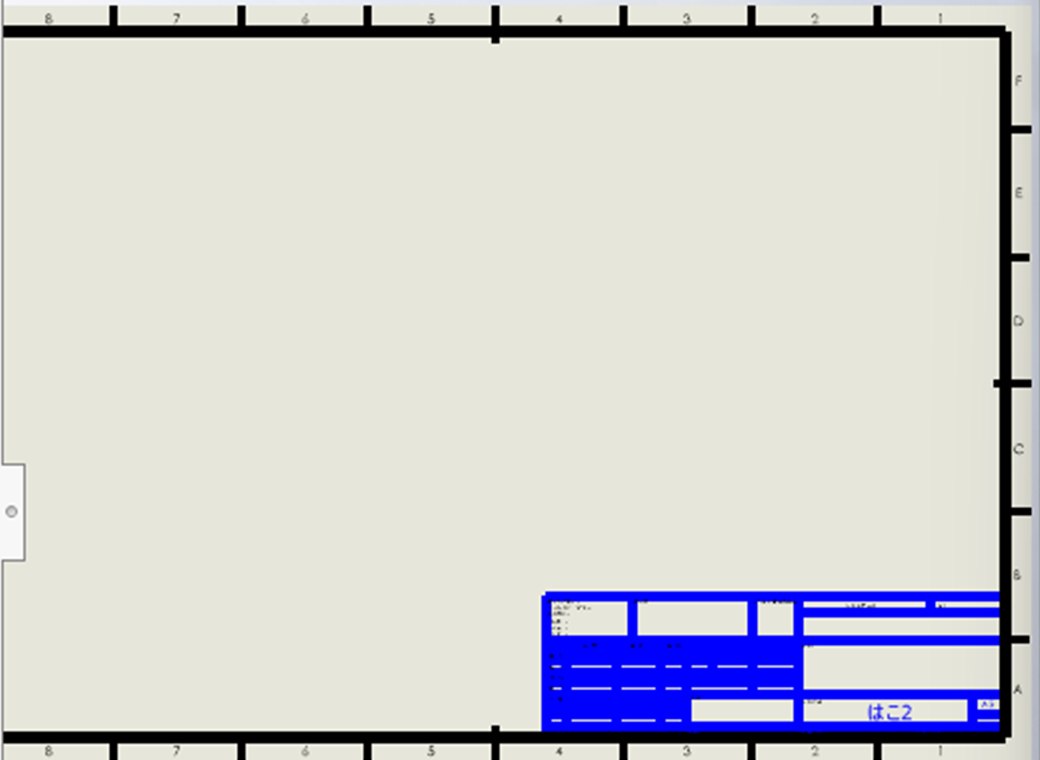

シートフォーマット編集に入った瞬間、置いたビューが全部見えなくなります。
消えたわけではありません。戻せば元どおりです。いま触れるのは枠と表題欄だけ、という状態になっているだけです。
同じ理由で、ビュー関係のボタンも灰色になって押せなくなります。モデルビュー、投影図、断面図、補助図、詳細図、標準3面図、破断表示、ビューのトリミング。いまはビューを触るモードではない、という意味です。

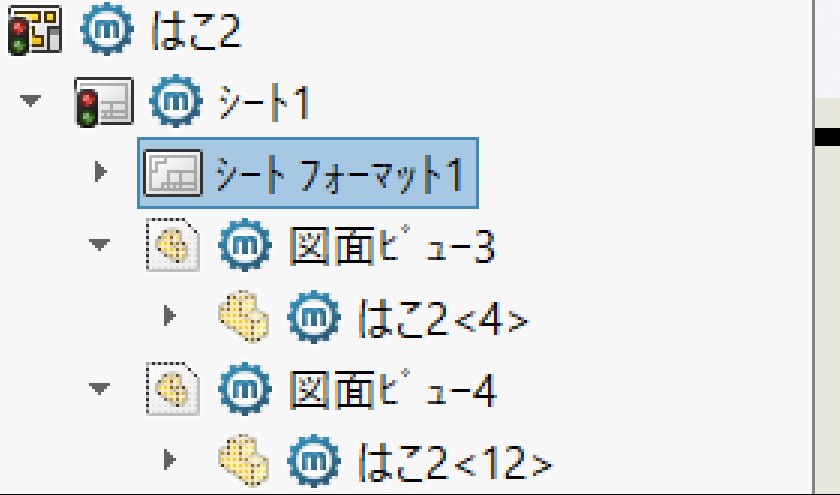

ツリーを見ると分かりやすいです。シート1の下にある「シート フォーマット1」が選ばれています。
文字はダブルクリックで直す
あとは普通の文字と同じです。

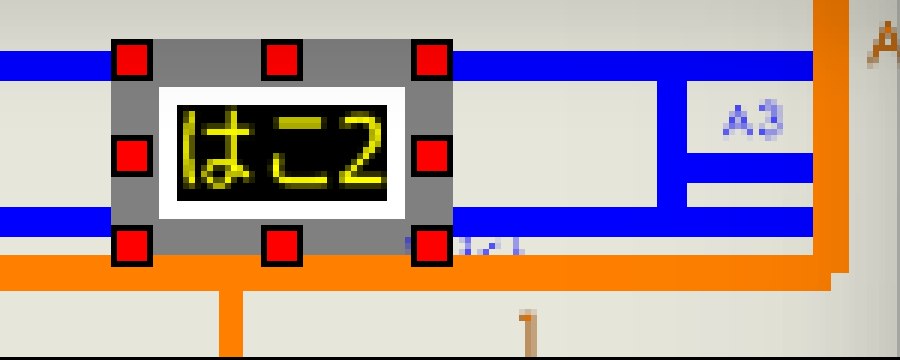

直したい文字をダブルクリックします。文字がハンドルの付いた枠で囲まれて、左に「注記」のPropertyManagerが開きます。あわせて書式のツールバーがその場に浮かびます。
| 変えられるもの | どこ |
|---|---|
| 文字そのもの | そのまま打ち替える |
| フォント・大きさ | 書式ツールバー |
| 太字・下線・配置 | 書式ツールバー |
| 角度・引出線 | 注記のPropertyManager |
ひとつ気づいたことがあります。何も打っていないのに、表題欄にはファイル名が入っていました。 全部を手で埋めるわけではなさそうです。
ただし、これは図枠によります。同じ図面のまま別のシートフォーマットに替えてみたら、今度は表題欄が空のままでした。自動で入るかどうかは、使っている図枠しだいです。
表題欄の文字がどこと繋がっているのかは、こちらにまとめました。
SolidWorksのカスタムプロパティはどこで見るか｜表題欄と繋ぐボタンの名前
戻るのは、右上の✓
もずく
入ったはいいけど、どうやって出るの。
画面の右上に✓が出ています。これを押すと普通の図面に戻ります。ビューも戻ってきます。
戻ったあとは、また表題欄に触れなくなります。 直したくなったら、そのつど入り直すことになります。
JISの図枠は、最初から入っている
これは知らなかったので書いておきます。
シートフォーマットを選ぶ画面を開くと、JISの図枠が最初から並んでいました。
a3 - jis.slddrt ← JIS
a3 - iso.slddrt
a4 - bsi.slddrt
a4 - din.slddrt
a4 - gb.slddrt場所はSolidWorksのインストール先の lang\japanese\sheetformat です。ファイルの種類は「シート フォーマット (*.drt, *.slddrt)」になっています。
自分で枠を描き起こす前に、ここを一度のぞいてみるといいです。
用紙サイズ・尺度・投影法は、別のところ
表題欄に書いてあっても、そこでは変えられません。 これらは「シートプロパティ」にあります。
SolidWorksで図面を作る最初の1枚｜用紙とスケールはここで決まる
まとめ
- 表題欄が触れないのは、図面とは別の層（シートフォーマット）にあるから
- 薄い灰色で表示されているのが目印
- 探す言葉は「シートフォーマット編集」。「基本図面ツール」タブの右端、部品表のとなり
- 入るとビューが消える。消えたのではなく、ビューを触るモードではないだけ
- 文字はダブルクリックで直せる。注記と同じ扱い
- 戻るのは右上の✓。戻ると、また触れなくなる
- JISの図枠は最初から入っている
もずく
別の紙をめくっていた、ってことか。
ぴよすけ
そう。触れないんじゃなくて、まだそこを開いてないだけだったんだよ。
