SolidWorks 図面をPDFにする

図面ができました。あとはPDFにして渡すだけです。

ファイルメニューを開きました。上から下まで見ます。

「PDF」という字がどこにもありません。

もずく
保存の種類で選ぶんだと思ってたんだけど。

ぴよすけ
その手前の、メニューの名前でつまずいてるんだよ。

メニューに「PDF」という字は無い
押すと、もうPDFになっている
DXFもDWGも、同じ場所から出せる
色と線の太さは「オプション」で決まる

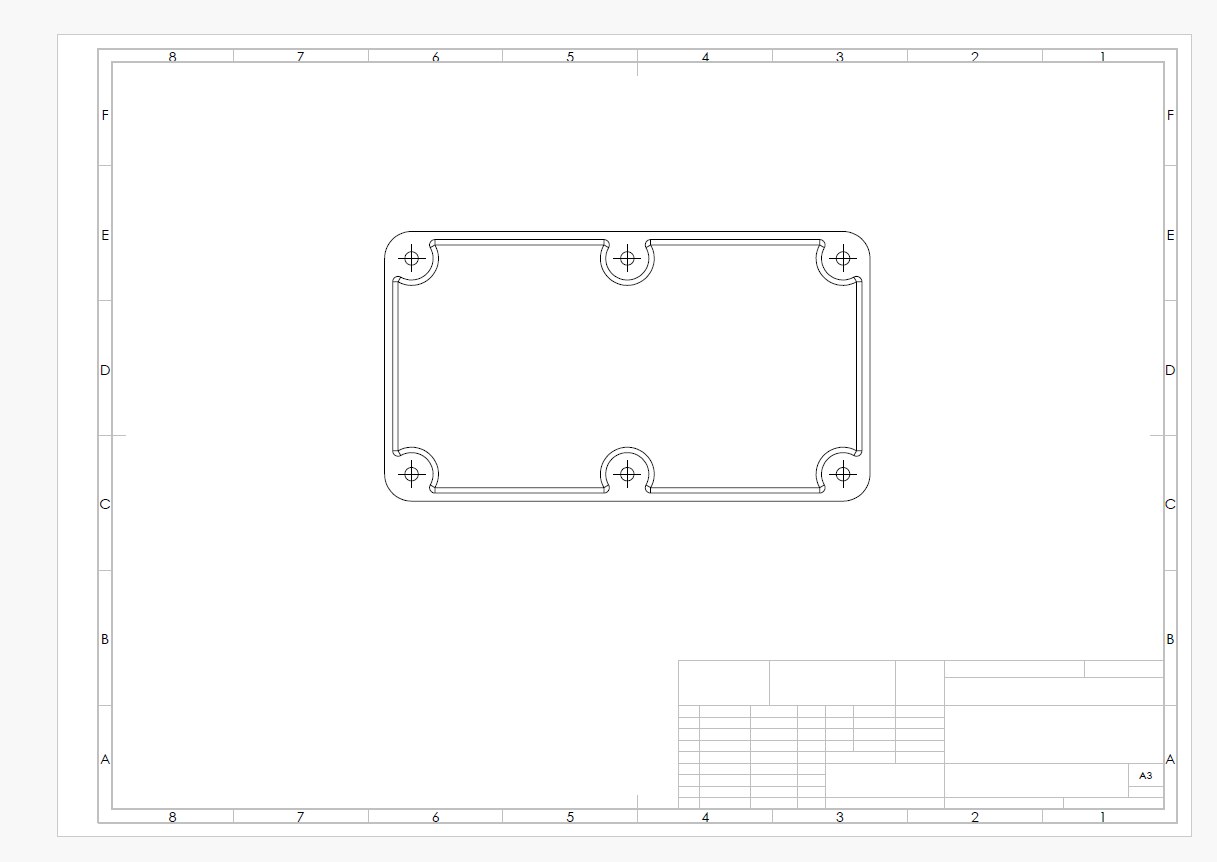

出てみると、こうなります
まとめ

メニューに「PDF」という字は無い

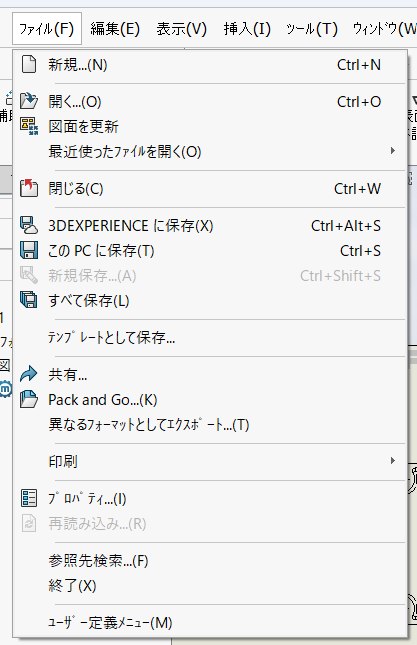

図面を開いた状態のファイルメニュー。PDFという文字はどこにも並んでいない — 図面を開いた状態のファイルメニュー。PDFという字はどこにもない

並んでいるのはこういう項目です。

このPCに保存
新規保存
テンプレートとして保存
共有
Pack and Go
異なるフォーマットとしてエクスポート
印刷

正解はこの中にあります。 ただ、名前が「PDF」と結びつきません。

探している言葉	SolidWorksでの名前
図面をPDFにしたい	異なるフォーマットとしてエクスポート

「エクスポート」という言葉自体は知っていても、PDFは「書き出すもの」より「保存するもの」だと思っていると、ここを素通りします。私もそうでした。

押すと、もうPDFになっている

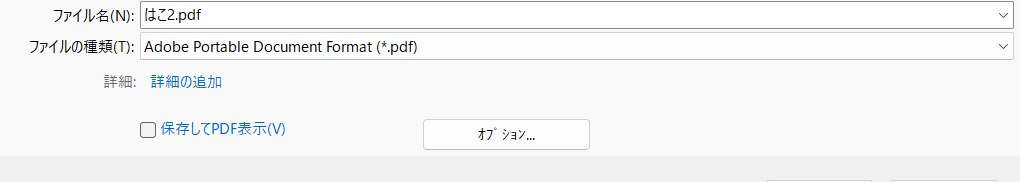

エクスポートのダイアログ。ファイルの種類が最初からAdobe Portable Document Formatになっている — ファイルの種類が最初から「Adobe Portable Document Format (*.pdf)」になっている

ここがこの機能のいいところです。

図面を開いた状態でこれを押すと、ファイルの種類が最初からPDFになっています。 一覧を開いて探す必要がありません。ファイル名も、部品の名前に .pdf が付いた形で入っています。

下にボタンが2つあります。

保存してPDF表示 … チェックを入れると、書き出したあとPDFがそのまま開きます
オプション… … 中身はこのあと見ます

そして実行するボタンは「保存」ではなく「エクスポート」です。これも探しているときに目が滑るところです。

DXFもDWGも、同じ場所から出せる

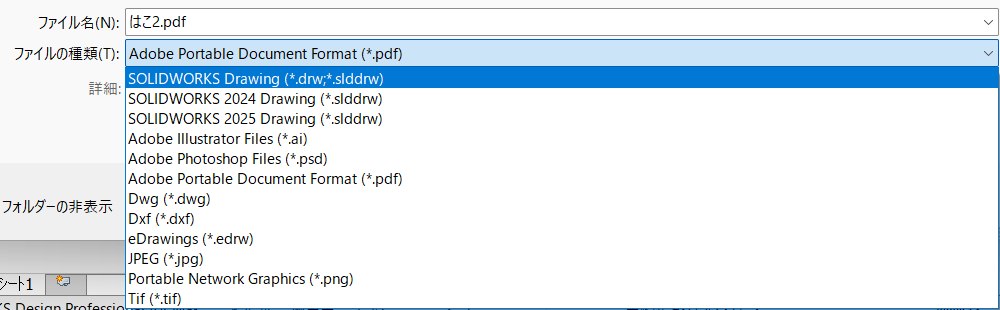

ファイルの種類を開くと、こういう並びでした。

SOLIDWORKS Drawing (*.drw;*.slddrw)
SOLIDWORKS 2024 Drawing (*.slddrw)
SOLIDWORKS 2025 Drawing (*.slddrw)
Adobe Illustrator Files (*.ai)
Adobe Photoshop Files (*.psd)
Adobe Portable Document Format (*.pdf)
Dwg (*.dwg)
Dxf (*.dxf)
eDrawings (*.edrw)
JPEG (*.jpg)
Portable Network Graphics (*.png)
Tif (*.tif)

PDF・DXF・DWG・AIが全部ここにあります。 版下をAI形式やDXF形式で渡すときも、出どころは同じです。

SolidWorksでスケッチを別の平面にコピーする方法｜探すのは「コピー」ではない

SOLIDWORKS 2024 Drawing・2025 Drawing があるのにも気づきました。相手が古いSolidWorksを使っているときに、そちらで開ける形で出せます。

DXFで出したあと「縮尺が合わない」と言われることがあります。そのときに見る場所はこちらです。

SolidWorksのDXFで「縮尺が合わない」と言われたら｜見るのはビューのスケール

色と線の太さは「オプション」で決まる

さきほどの「オプション…」を押すと、こういう画面が開きます。

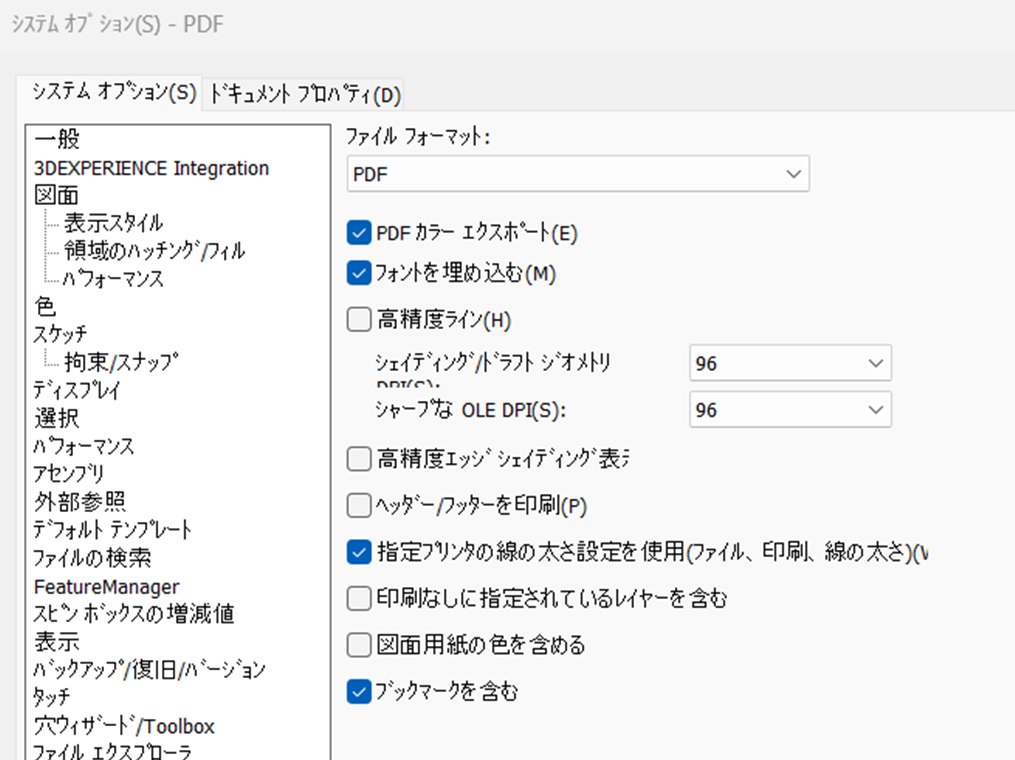

システムオプションのPDFの画面。カラーエクスポートや線の太さのチェック項目が並んでいる — システムオプション – PDF。上に「ファイルフォーマット：PDF」とある

項目	最初の状態
PDF カラーエクスポート	オン
フォントを埋め込む	オン
高精度ライン	オフ
ヘッダー/フッターを印刷	オフ
指定プリンタの線の太さ設定を使用	オン
図面用紙の色を含める	オフ
ブックマークを含む	オン
