アセンブリを開いたら、部品のアイコンに緑の矢印が付いていました。
見慣れない印です。触っていいのかも分かりません。
もずく
この矢印、前は無かった気がするんだけど。
ぴよすけ
その部品が、どこから来たかの印だよ。
緑の矢印は「元のファイルを見ている」印
アイコンの左上に付きます。
見分けるところは2つあります。
- 部品のアイコンの左上に、緑の曲がった矢印
- 名前に
.STEPが付いたまま並んでいる
普通のSolidWorksの部品には付きません。 同じアセンブリの中でも、SLDPRTの部品には矢印がなく、STEPから来た部品だけに付きます。
不具合ではありません。 その部品が、元のファイルを見ている状態です。
なぜ付くのか
STEPを変換せずに、そのまま開いたからです。
SolidWorksには、STEPなどのファイルを変換せずに読み込む仕組みがあります。読み込みはきれいですが、元のファイルとの関係が残ります。 その印が緑の矢印です。
この仕組みの名前と設定の場所は、別の記事に書きました。
SolidWorksでSTEPを開くと外部参照が付く｜3D Interconnectの設定
表示・非表示ができないのは、矢印のせいではありません
ここを先に書いておきます。
矢印が付いていても、表示・非表示はできます。 実際に試しました。右クリックから普通に切り替えられます。
「矢印が付いているから操作できないのだ」と思って探しはじめると、関係ないところを直すことになります。
表示・非表示ができないなら、別の原因です。矢印はその理由ではありません。
もずく
見慣れない印があると、つい全部それのせいにしちゃう。
ぴよすけ
まず「これは何の印か」だけ分かれば、切り分けられるよ。
切り離したいときは「リンク解除」
元のファイルとの関係を切るコマンドです。

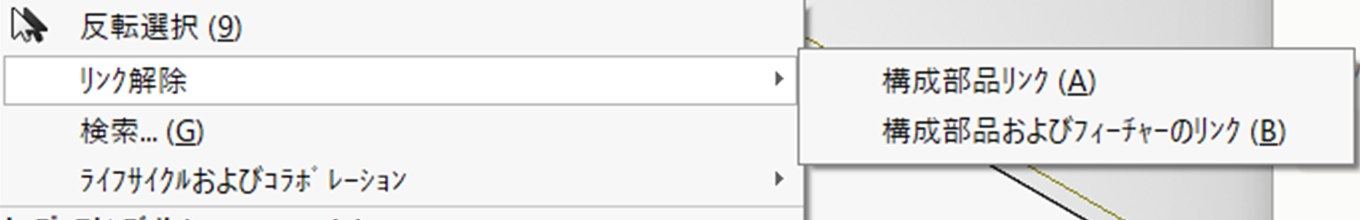

トップのアセンブリを右クリックすると、上のほうにあります。
中に2つ入っています。
- 構成部品リンク
- 構成部品およびフィーチャーのリンク
探す言葉は「インポート」でも「変換」でもありません。「リンク解除」です。名前を知らないと、メニューを何周もすることになります。
解除すると、名前も変わります
「構成部品リンク」を選びました。

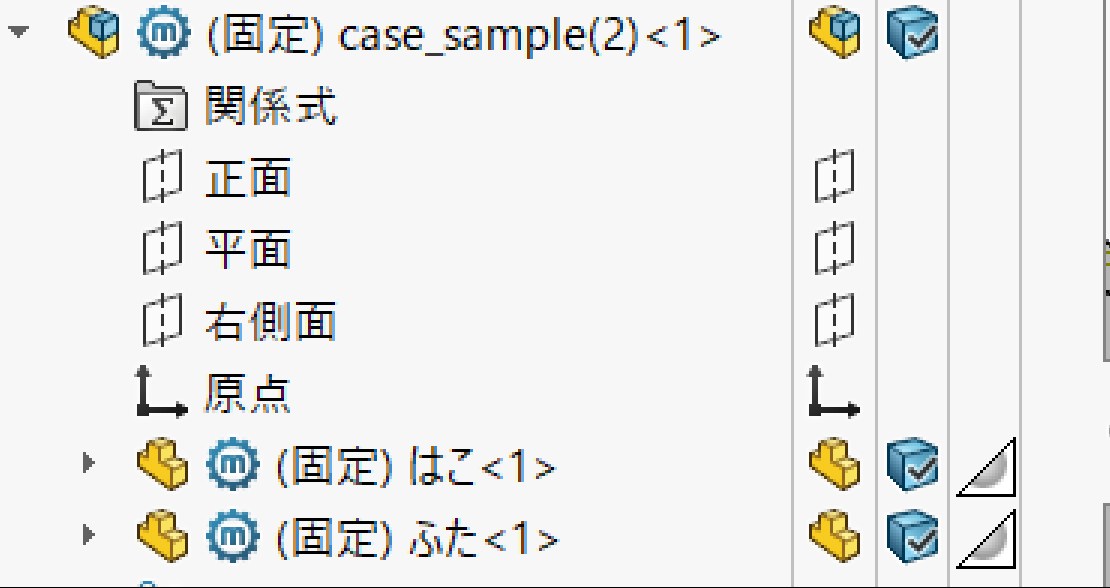

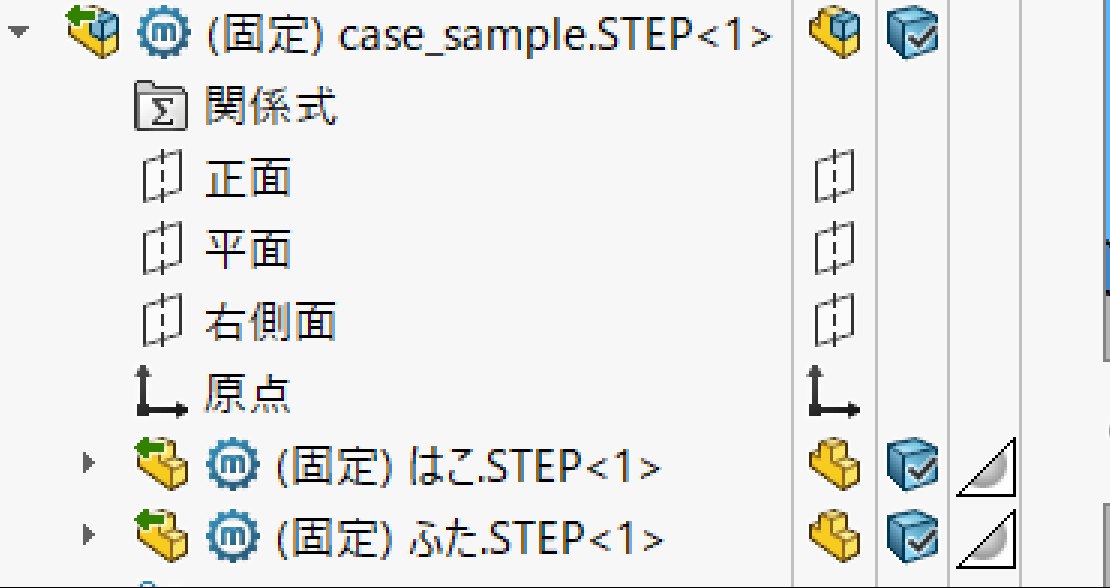

緑の矢印が全部消えました。 そして、名前から .STEP が外れています。
| 解除前 | 解除後 | |
|---|---|---|
| 親 | case_sample.STEP<1> | case_sample(2)<1> |
| 部品 | はこ.STEP<1> | はこ<1> |
| 部品 | ふた.STEP<1> | ふた<1> |
矢印だけでなく、名前も見れば分かります。 .STEP が付いたままなら、まだ元を見ています。
もずく
名前でも見分けられるんだ。
ぴよすけ
アイコンが小さくて見えないときは、そっちが早いよ。
そもそも矢印を付けたくないとき
読み込むときの設定で止められます。
「リンクを作成」のチェックだけを外すという選択肢があります。読み込みの精度はそのままで、参照だけ作らない形です。
解除したあとにデータをどう残すかも、同じ設定画面で決まります。どちらも別の記事にまとめました。
SolidWorksでSTEPを開くと外部参照が付く｜3D Interconnectの設定
SolidWorksの外部参照とリンク切れ｜ツリーの矢印記号の意味
まとめ
- 部品のアイコンの左上の緑の矢印は、元のファイルを見ている印
- STEPなどを変換せずに開くと付く。 不具合ではない
- 名前に
.STEPが付いたままなのも同じ合図 - 普通のSolidWorksの部品には付かない
- 矢印が付いていても、表示・非表示はできる。 できないなら別の原因
- 切り離すのは右クリック →「リンク解除」。構成部品リンク／構成部品およびフィーチャーのリンクの2つ
- 解除すると矢印が消えて、名前から
.STEPも外れる
もずく
何の印か分かれば、怖くないね。
ぴよすけ
印は「困ったこと」じゃなくて「状態」を出してるだけだからね。
