取引先からもらったSTEPを開いて、加工検討を進めて保存する。

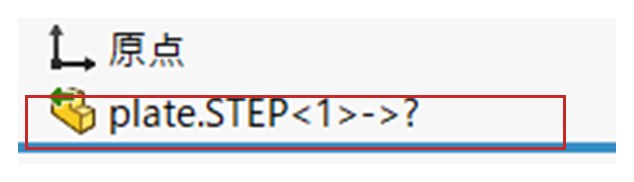

しばらくして開き直したら、デザインツリーの名前の横に、見慣れない記号が付いていました。
エラーは出ません。形もちゃんと表示されます。でも何かがおかしい。
もずく
これ何…？前は矢印だけだった気がするんだけど。
ぴよすけ
クエスチョンが増えたんだよ。元のファイルを探しにいって、見つからなかった印。

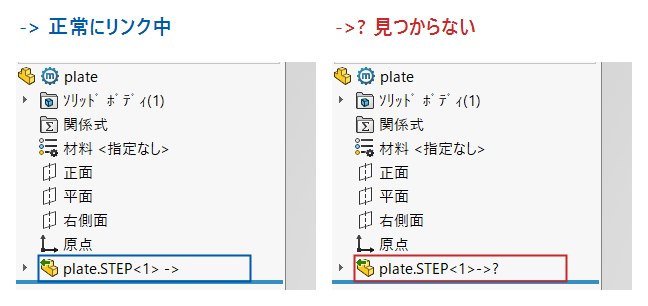

「->」と「->?」の意味
STEPファイルをSolidWorksで開くと、元のSTEPへのリンクが張られた状態で読み込まれます。
そのリンクの状態が、ツリーの名前の横に出ています。
| 表示 | 意味 |
|---|---|
| -> | 元のファイルと正常にリンクしている |
| ->? | 元のファイルが移動・削除・名前変更されて、見つからない |
元のSTEPをダウンロードフォルダから移したり、名前を整理したりすると、-> が ->? に変わります。
不具合ではありません。 相手を探して、見つからなかっただけです。
ファイルによっては、開くときに「見つかりません」と聞いてくることもあります。どちらも同じ「参照先が行方不明」という話です。
この記号は、記号のままでは検索できない
ここがいちばん厄介なところです。
「SolidWorks ->?」と検索窓に打っても、欲しい答えは出てきません。
検索エンジンは記号をほとんど無視します。並ぶのは、SolidWorksの製品ページのような一般的な結果です。
言葉にすれば、情報はあります。 「外部参照」「?マーク」と打てば、公式ヘルプや販売代理店のFAQが見つかります。
でも、その言葉を知らないから困っているわけです。目の前にあるのは記号だけ。読み方も分からないので、言葉に変換できません。人に聞くこともできません。
意味を知っているかどうか、それだけの差です。
もずく
ずっと目に入ってたけど、ただの飾りだと思ってた。
ぴよすけ
矢印は「外を見てる」、クエスチョンは「でも見つからない」。それだけ分かれば十分だよ。
参照先を確かめる
どのファイルを探しているのかは、画面で見られます。

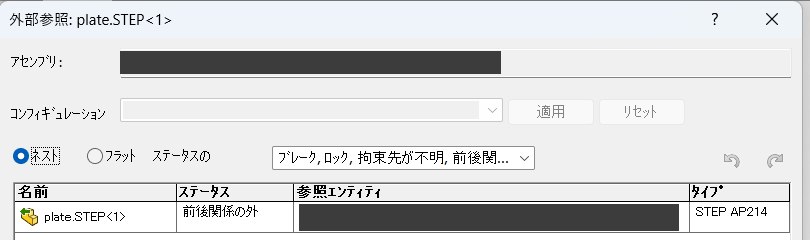

ツリーの該当項目を右クリックして、「外部参照…」を選びます。
参照先のフルパスと、ファイルの種類（STEP AP214 など）が出ます。元ファイルを元の場所に戻せば、リンクは復活します。
ただ実務では、元ファイルがもう無いことのほうが多いです。
リンクを外して単体データにする
加工検討やモックのように「形さえあればいい」使い方なら、リンクは無くて困りません。
その場合は、リンクのほうを外します。

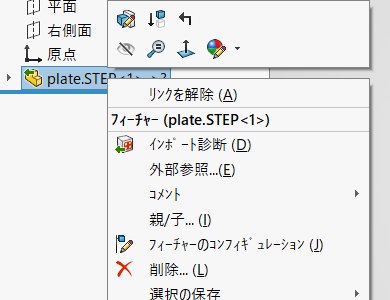

ツリーの該当項目を右クリックして、「リンクを解除」を選びます。

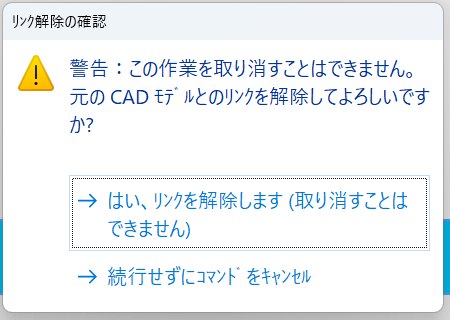

確認が出ます。
警告：この作業を取り消すことはできません。
元の CAD モデルとのリンクを解除してよろしいですか?
取り消せません。 ここだけは気をつけてください。元データと連動させる予定があるなら、先に考えてからにします。

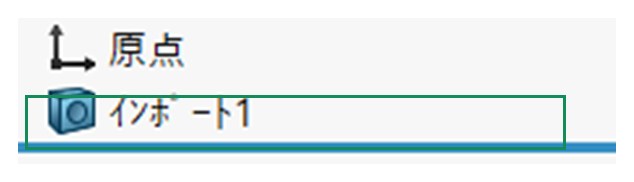

「はい、リンクを解除します」を選ぶと、ツリーの表示が「インポート1」に変わります。
記号が消えました。これで元ファイルへの依存はありません。
もずく
名前まで変わるんだ。分かりやすい。
ぴよすけ
「インポート」って名前自体が、単体になった印だからね。
ついでに出てくる2つのメッセージ
STEPを開いた直後に、こんな確認が出ます。
この部品でインポート診断を行いますか?
形状に不具合がないか調べる機能です。あとから実行できるので、急いでいなければ「いいえ」で構いません。必要になったら、右クリックの「インポート診断」から呼べます。
もうひとつ、保存しようとすると出ることがあります。
構成部品ドキュメントを保存する必要があります
読み込んだSTEPが「構成部品」として扱われているためです。「すべて保存」で進めて問題ありません。
リンクを外したら大量にエラーが出た場合
元のSTEPの面を参照している履歴——押し出しボスやカットなど——が残ったままリンクを切ると、参照先を失って一気にエラーになることがあります。
このときは、無理に直そうとしないほうが早いです。
- 保存せずに閉じます
- 元のSTEPファイルを、SolidWorksで新しく「開く」
- 何か作業をする前に、リンクを解除します
.SLDPRTとして保存します
履歴のない、きれいなソリッドデータになります。
順番がポイントです。開いた直後にやってしまう。 そうすれば、エラーになる履歴が残りません。
もずく
エラーが一気に増えると焦る…。全部直さなきゃと思っちゃう。
ぴよすけ
そこで直そうとしないこと。保存せずに閉じて、やり直したほうが早いよ。
ボディが分かれてしまったら「組み合わせ」
インポートしたデータは、ソリッドボディが複数に分かれていることがあります。
1つにまとめたいときは、「挿入」→「フィーチャー」→「組み合わせ」を選びます。操作のタイプを「加算」にして、合体させたいボディを全部選んでOKです。
ボディが1つしかないときは、このメニューはグレーアウトしています。選べないときは、まずボディの数を確認してください。
ボディを動かしたり、削ったりもできます。まとめてこちらに書きました。
SolidWorksでボディを動かす・くっつける｜探すのは「挿入 → フィーチャー」の下のほう
また、ボディどうしが接していないと結合できません。 隙間がある場合は分かれたままで問題ありません。無理にくっつける必要はないです。
「インポート1」の名前を変えておく
「インポート1」「インポート2」は、そのままでも動きます。
ただ、あとで自分が見たときに何だか分かりません。
ツリー上の名前をゆっくり2回クリックするか、F2キーを押すと変えられます。右クリックの「ツリーアイテムの名前変更」でも同じです。
「ケース」「スイッチ」など、中身の分かる名前にしておくと後がラクです。
そもそも切らせない
いちばんラクなのは、最初から単体にしておくことです。
加工検討やモック作成でSTEPを使うときは、開いた直後にリンクを解除して .SLDPRT で保存する。これを癖にしておくと、あとからリンク切れに悩まされません。
もちろん、元データとの連動が必要な場面ではリンクを残します。連動が要るのか要らないのかを最初に決めておくのが、いちばんの予防になります。
まとめ
- STEPを開くと、元ファイルへのリンクが張られた状態で読み込まれる
- ツリーの -> は正常にリンク中、->? は元ファイルが見つからない
- 記号のままでは検索できない。 言葉にすれば情報はあるが、その言葉を知らないと辿り着けない
- 参照先は 右クリック →「外部参照…」で確認できる
- 外すなら 右クリック →「リンクを解除」。取り消せないので注意
- 解除すると表示が「インポート1」に変わる
- 分かれたボディは 挿入 → フィーチャー →「組み合わせ」の「加算」でまとめる
- 名前は F2 か 右クリック →「ツリーアイテムの名前変更」で分かるものに
