SolidWorks STEPに勝手にリンクが付く設定

もらったSTEPを開きます。

デザインツリーを見ると、ファイル名の横に「->」が付いています。

付けた覚えはありません。

もずく
何もしてないのに、外部参照になってる…。

ぴよすけ
開いた時点で付くんだよ。そういう設定が最初からオンになってる。

付けているのは「3D Interconnect」

STEPのような他社形式のファイルを、変換せずにそのまま扱うための機能です。

元のファイルとつないだまま読み込むので、元が更新されたら反映できるという利点があります。

そのかわり、開くだけで外部参照ができます。ツリーの「->」はその印です。

不具合でもありませんし、設定ミスでもありません。 そういう作りです。

ただ、加工検討やモック作成のように「形さえあればいい」使い方だと、この参照はいりません。あとで元ファイルを動かすと、リンク切れの原因にもなります。

歯車のアイコン（オプション）から開きます。

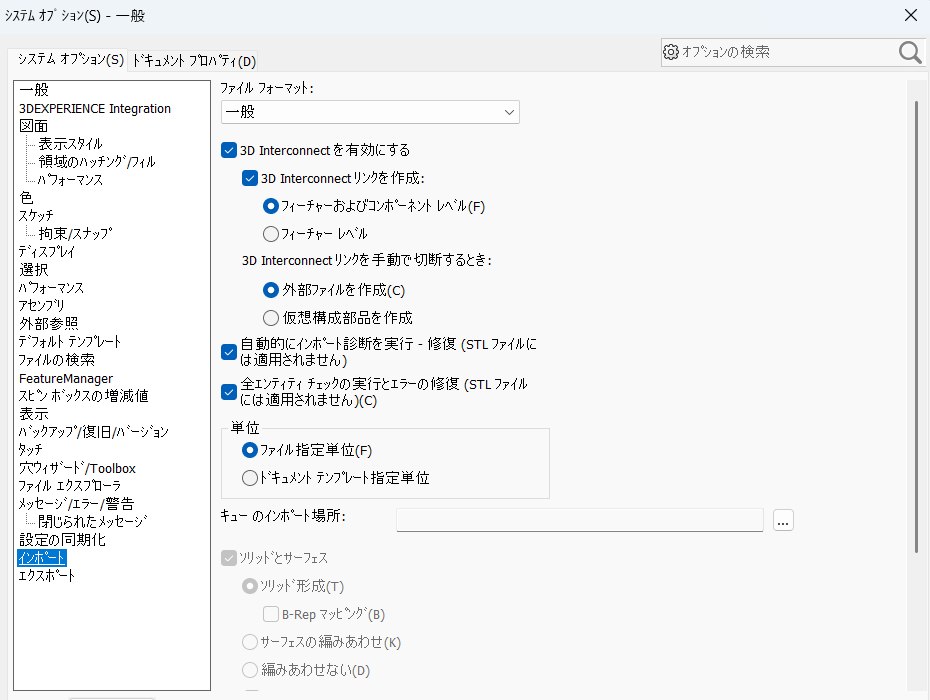

「システムオプション」タブ → 左の一覧の「インポート」

一番上に「3D Interconnect を有効にする」があります。既定でオンです。

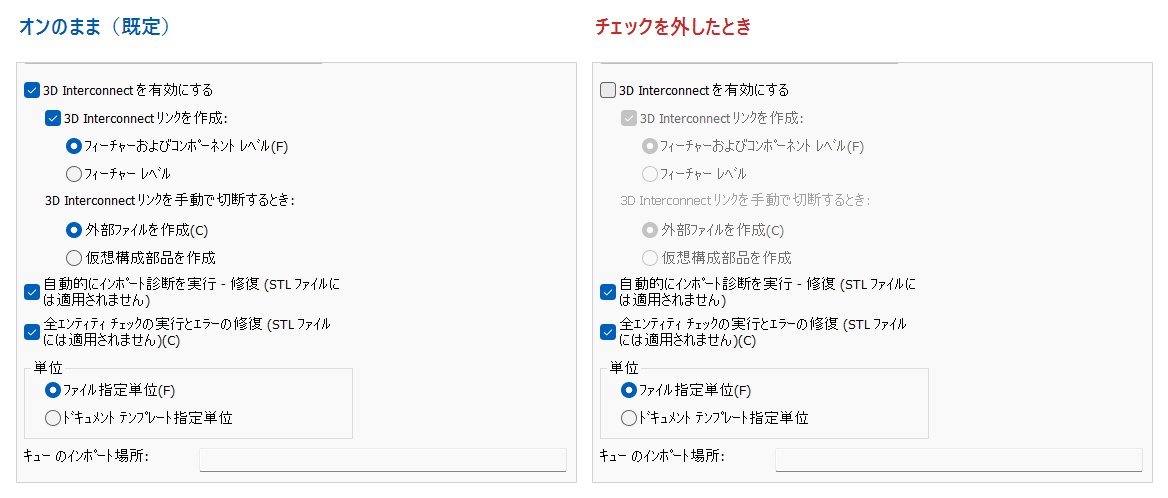

「全部切る」か「そのまま」かの2択だと思われがちですが、間に1つあります。

真ん中がポイントです。「3D Interconnect リンクを作成」というチェックが下にぶら下がっていて、ここだけ外せます。

読み込みの精度はそのままで、参照だけ作らない。加工検討が中心なら、これがいちばん扱いやすいです。

一番下まで外すと、子の項目が全部グレーになり、かわりに「ソリッドとサーフェス」以下の設定が使えるようになります。読み込み方そのものが切り替わります。

もずく
全部オフにするしかないと思ってた。

ぴよすけ
リンクだけ止められるからね。読み込みの良さは残せる。

同じ画面に、こういう項目があります。

3D Interconnect リンクを手動で切断するとき：
● 外部ファイルを作成
○ 仮想構成部品を作成

あとからリンクを解除したときに、どういう形で残すかの設定です。

リンクの解除そのものについては、別の記事に書いています。

解除したあとに形を直す話は、こちらです。

同じ画面にあって、知らないと戸惑うものです。

「自動的にインポート診断を実行 – 修復」

読み込んだ形に不具合がないか、自動で調べて直す設定です。既定でオンになっています。

「単位」

「ファイル指定単位」と「ドキュメントテンプレート指定単位」から選びます。既定はファイル側です。もらったデータの単位をそのまま使うということです。

決め方はシンプルです。

元データと連動させたいか。 それだけです。

迷ったら既定のままで構いません。 困ってから変えれば間に合います。

ただ、リンク切れのエラーに何度も遭っているなら、真ん中を試す価値があります。原因ごと無くなるからです。
